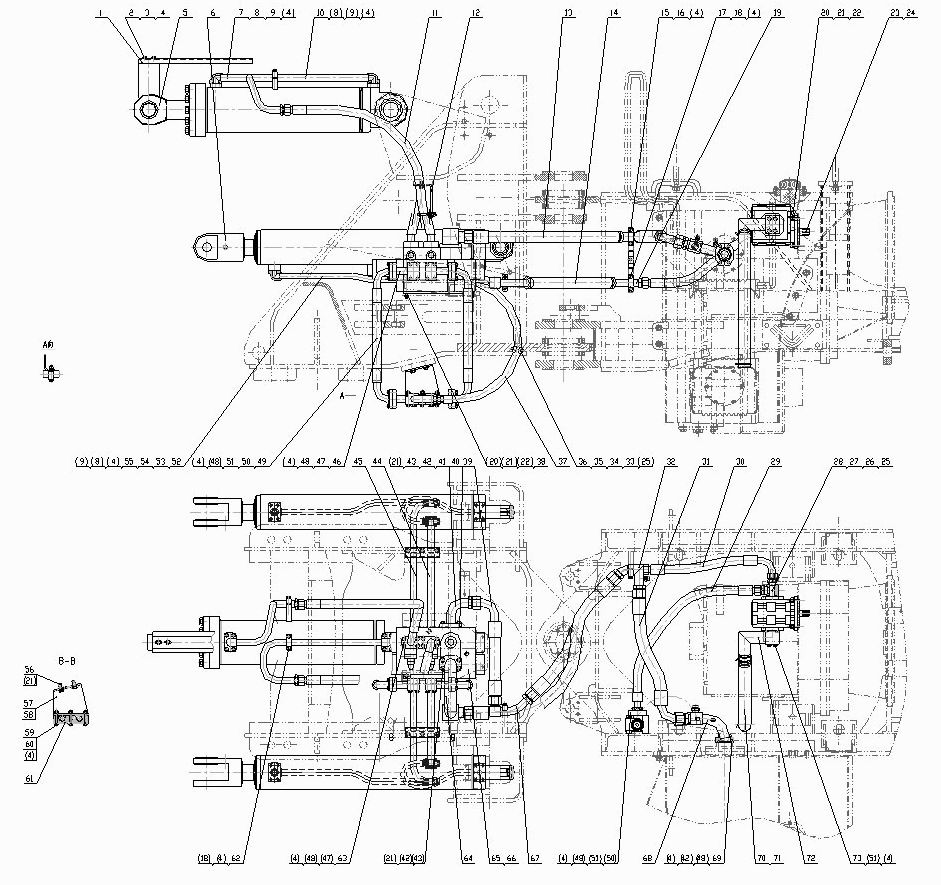

Implement Hydraulic System
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:LG843.07-005 [Tilt cylinder ruler]
Комплект:1
Примечание:
№ на схеме:2
Каталожный номер:GB/T5783 [Bolt M10x20]
Комплект:2
Примечание:
№ на схеме:5
Каталожный номер:LG843.07.01 [Tilt cylinder]
Комплект:1
Примечание:
№ на схеме:6
Каталожный номер:LG843.07.02 [Lift cylinder]
Комплект:2
Примечание:
№ на схеме:7
Каталожный номер:LG843.07.03 [Tilt cylinder small chamber pipe]
Комплект:1
Примечание:
№ на схеме:8
Каталожный номер:GB/T3452.1-1992 [O-ring 30x3.55]
Комплект:6
Примечание:
№ на схеме:9
Каталожный номер:GB/T5783 [Bolt M10x30]
Комплект:24
Примечание:
№ на схеме:10
Каталожный номер:LG843.07.04 [Tilt cylinder big chamber pipe]
Комплект:1
Примечание:
№ на схеме:11
Каталожный номер:30F(32)-H/25/28-2S-L1250 [Hose from priority valve
Комплект:2
Примечание:
№ на схеме:12
Каталожный номер:LG50EX.07.16 [Bracket of hose from priority valve
Комплект:1
Примечание:
№ на схеме:13
Каталожный номер:H-H/32/34-I-L1020 [Intermediate articulated oil re
Комплект:1
Примечание:
№ на схеме:14
Каталожный номер:H-H/32/34-3S-L965 [Intermediate articulated oil in
Комплект:1
Примечание:
№ на схеме:15
Каталожный номер:LG843.07-001 [Rear frame oil return transition con
Комплект:1
Примечание:
№ на схеме:16
Каталожный номер:GB/T5782 [Bolt M10x45]
Комплект:2
Примечание:
№ на схеме:17
Каталожный номер:LG853.07-002 [Front (rear) frame oil inlet transit
Комплект:2
Примечание:
№ на схеме:18
Каталожный номер:GB/T5782 [Bolt M10x42]
Комплект:8
Примечание:
№ на схеме:19
Каталожный номер:LG843.07.16 [Implement pump oil outlet pipe II]
Комплект:1
Примечание:
№ на схеме:23
Каталожный номер:LG843.07.20 [Gear pump]
Комплект:1
Примечание:
№ на схеме:27
Каталожный номер:GB1235-76 [O-ring 38x3.5]
Комплект:1
Примечание:
№ на схеме:28
Каталожный номер:LG843.071.09 [Implement pump oil outlet pipe]
Комплект:1
Примечание:
№ на схеме:29
Каталожный номер:F-H/25/28-2S-L945 [Priority valve distributing hos
Комплект:1
Примечание:
№ на схеме:30
Каталожный номер:90H-H/25/28-2S-L530 [Implement pump oil outlet hos
Комплект:1
Примечание:
№ на схеме:31
Каталожный номер:90H-H/32/34-I-L600 [Oil return tank hose]
Комплект:1
Примечание:
№ на схеме:32
Каталожный номер:LG843.071.06 [Rear frame oil return transition con
Комплект:1
Примечание:
№ на схеме:36
Каталожный номер:LG843.07-002 [Pipe clip]
Комплект:2
Примечание:
№ на схеме:37
Каталожный номер:H-H/19/18-II-L1000 [Hose from distribution valve t
Комплект:4
Примечание:
№ на схеме:38
Каталожный номер:GB/T5782 [Bolt M12x180]
Комплект:3
Примечание:
№ на схеме:39
Каталожный номер:H-H/32/34-3S-L445 [Distribution valve oil inlet ho
Комплект:1
Примечание:
№ на схеме:40
Каталожный номер:LG50EX.07-001 [Press plate]
Комплект:1
Примечание:
№ на схеме:41
Каталожный номер:LG853.07.11 [Distribution valve oil inlet hose]
Комплект:1
Примечание:
№ на схеме:42
Каталожный номер:GB1235-76 [O-ring 50x3.1]
Комплект:3
Примечание:
№ на схеме:43
Каталожный номер:GB/T5782 [Bolt M12x35]
Комплект:8
Примечание:
№ на схеме:44
Каталожный номер:LG843.071.01 [Pipe from distribution valve to lift
Комплект:1
Примечание:
№ на схеме:45
Каталожный номер:LG843.071.02 [Pipe from distribution valve to lift
Комплект:1
Примечание:
№ на схеме:46
Каталожный номер:LG843.071.07 [Pipe from distribution valve to lift
Комплект:2
Примечание:
№ на схеме:47
Каталожный номер:GB1235-76 [O-ring 45x3.5]
Комплект:4
Примечание:
№ на схеме:48
Каталожный номер:GB/T5782 [Bolt M10x35]
Комплект:40
Примечание:
№ на схеме:49
Каталожный номер:90F-90F/25/28-2S-L555 [Hose]
Комплект:2
Примечание:
№ на схеме:50
Каталожный номер:LG853.06-004 [Press plate]
Комплект:5
Примечание:
№ на схеме:52
Каталожный номер:LG843.07.05 [Lift cylinder small chamber pipe (rig
Комплект:1
Примечание:
№ на схеме:53
Каталожный номер:LG843.07.07 [Lift cylinder small chamber pipe (lef
Комплект:1
Примечание:
№ на схеме:54
Каталожный номер:LG843.07.06 [Lift cylinder big chamber pipe (right
Комплект:1
Примечание:
№ на схеме:55
Каталожный номер:LG843.07.08 [Lift cylinder big chamber pipe (left)
Комплект:1
Примечание:
№ на схеме:56
Каталожный номер:GB/T5783 [Bolt M12x30]
Комплект:4
Примечание:
№ на схеме:59
Каталожный номер:GB/T5782 [Bolt M10x60]
Комплект:6
Примечание:
№ на схеме:61
Каталожный номер:LG843.071-001 [Press block]
Комплект:2
Примечание:
№ на схеме:62
Каталожный номер:LG843.07-003 [Press block]
Комплект:2
Примечание:
№ на схеме:63
Каталожный номер:LG853.07-007 [Press plate]
Комплект:2
Примечание:
№ на схеме:64
Каталожный номер:LG843.071.10 [Distribution valve oil return pipe]
Комплект:1
Примечание:
№ на схеме:65
Каталожный номер:LG50EX.07.04 [Hydraulic implement valve]
Комплект:1
Примечание:
№ на схеме:66
Каталожный номер:LG843.071.11 [Pilot control system]
Комплект:1
Примечание:
№ на схеме:67
Каталожный номер:LG843.071.03 [Front frame oil inlet transition pip
Комплект:1
Примечание:
№ на схеме:68
Каталожный номер:LG843.071.05 [Hydraulic oil tank oil return pipe]
Комплект:1
Примечание:
№ на схеме:69
Каталожный номер:LG30F.071-004 [Press plate]
Комплект:1
Примечание:
№ на схеме:70
Каталожный номер:ф45x4-L510 [Implement pump oil suction hose]
Комплект:1
Примечание:
№ на схеме:71
Каталожный номер:JB/T8870-1999 [Hoop ф50—70]
Комплект:2
Примечание:
№ на схеме:72
Каталожный номер:LG843.07.19 [Implement pump oil suction hose]
Комплект:1
Примечание:
№ на схеме:73
Каталожный номер:GB/T5782 [Bolt M10x80]
Комплект:4
Примечание:
