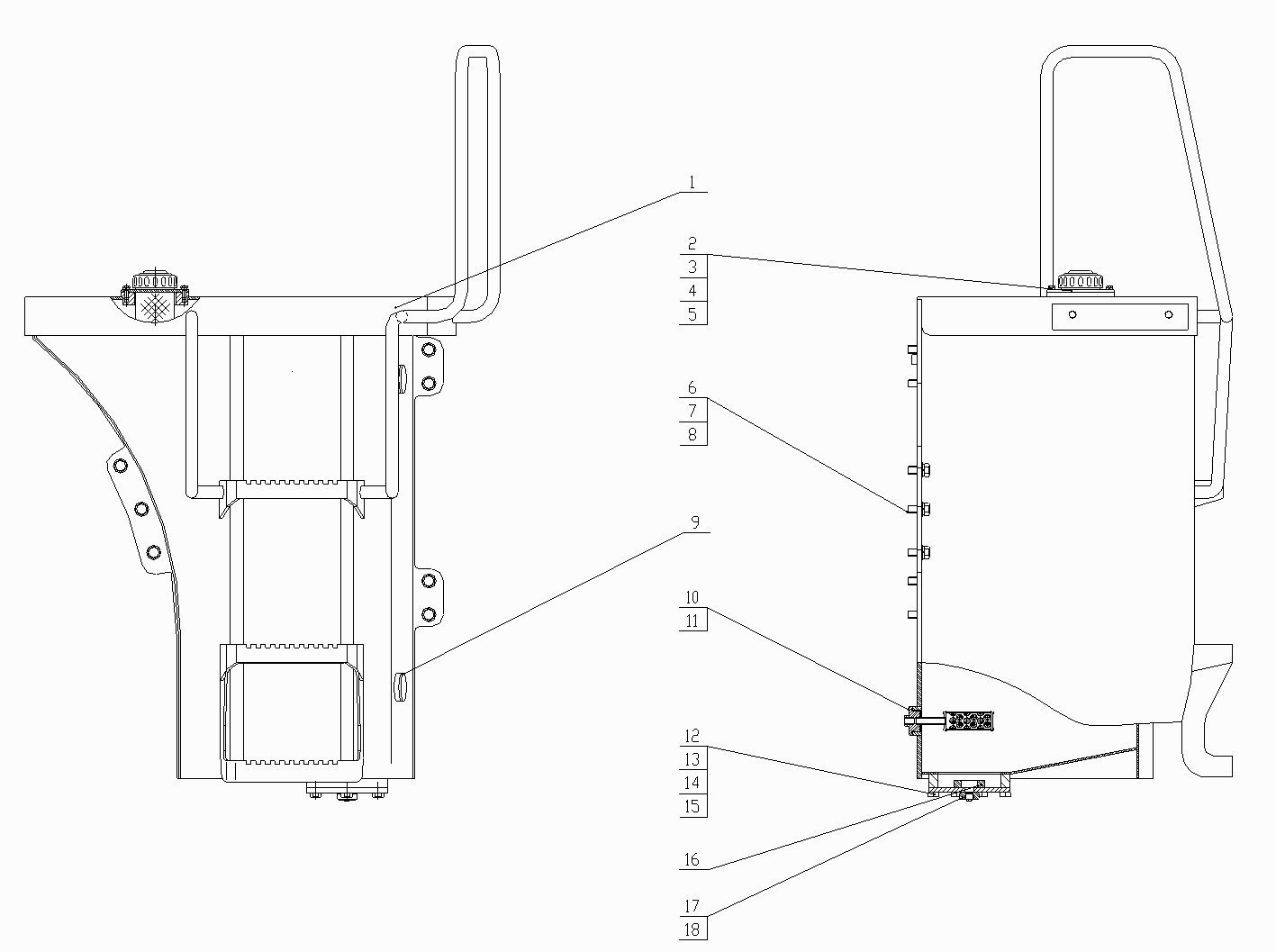

Fuel Tank Assembly
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:LG843.13.08.01 [Fuel tank assembly]
Комплект:1
Примечание:
№ на схеме:2
Каталожный номер:LG853.13.08.04 [Air cleaner]
Комплект:1
Примечание:
№ на схеме:6
Каталожный номер:GB/T5783 [Bolt M16x30]
Комплект:7
Примечание:
№ на схеме:9
Каталожный номер:LG853.13.08.05 [Round oil leveler]
Комплект:2
Примечание:
№ на схеме:10
Каталожный номер:GB3452.1-1992 [O-ring 45x3.55]
Комплект:1
Примечание:
№ на схеме:11
Каталожный номер:LG853.13.08.02 [Oil suction filter assembly]
Комплект:1
Примечание:
№ на схеме:13
Каталожный номер:GB/T5783 [Bolt M10x25]
Комплект:6
Примечание:
№ на схеме:16
Каталожный номер:LG853.13.08-003 [Magnet ф80xф40x12]
Комплект:1
Примечание:
№ на схеме:17
Каталожный номер:LG853.13.08.03 [Oil outlet cover]
Комплект:1
Примечание:
№ на схеме:18
Каталожный номер:LG853.13.08-001 [Stopper]
Комплект:1
Примечание:
