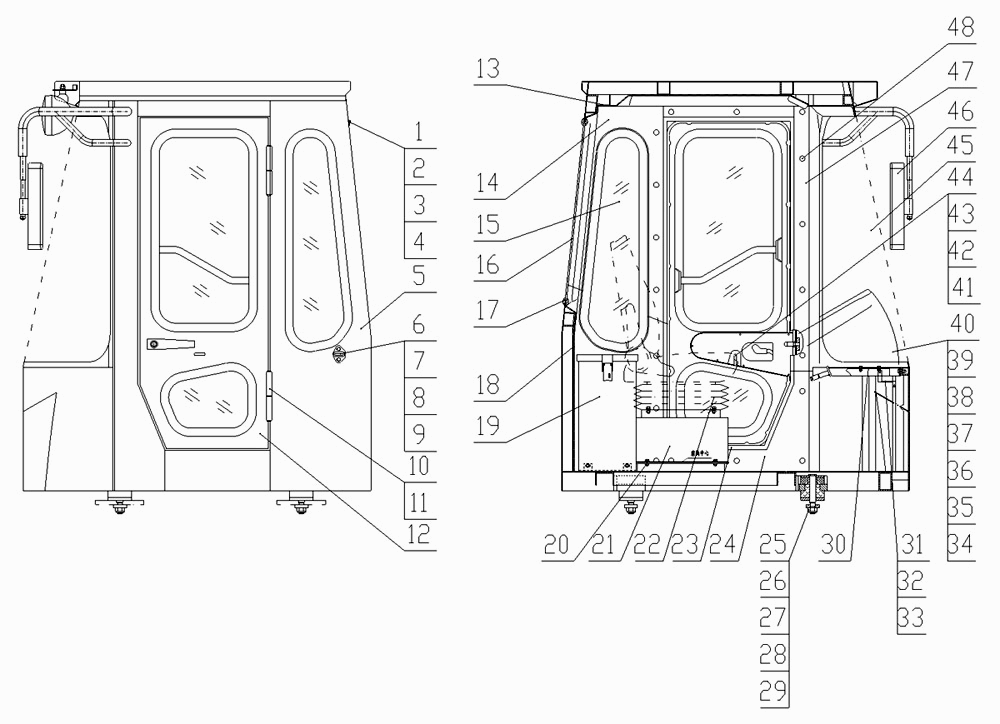

Cab System

← Designation & Scutcheon system Out Panel System →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Glass press plate

Каталожный номер:LG853.12-002 [Glass press plate]

Комплект:8

Примечание:

№ на схеме:2

Наименование:Screw M5x10

Каталожный номер:GB/T818 [Screw M5x10]

Комплект:16

Примечание:

№ на схеме:3

Наименование:Washer 5

Каталожный номер:GB/T93 [Washer 5]

Комплект:16

Примечание:

№ на схеме:4

Наименование:Washer 5

Каталожный номер:GB/T97.1 [Washer 5]

Комплект:16

Примечание:

№ на схеме:5

Наименование:Cab assembly

Каталожный номер:LG853.12.01 [Cab assembly]

Комплект:1

Примечание:

№ на схеме:6

Наименование:Door latch

Каталожный номер:LG853.12.09 [Door latch]

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bolt M8x20

Каталожный номер:GB/T5783 [Bolt M8x20]

Комплект:4

Примечание:

№ на схеме:8

Наименование:Washer 8

Каталожный номер:GB/T93 [Washer 8]

Комплект:9

Примечание:

№ на схеме:9

Наименование:Washer 8

Каталожный номер:GB/T97.1 [Washer 8]

Комплект:4

Примечание:

№ на схеме:10

Наименование:5-inch hinge

Каталожный номер:LG853.12.02 [5-inch hinge]

Комплект:4

Примечание:

№ на схеме:11

Наименование:Screw M5x12

Каталожный номер:GB/T819.1 [Screw M5x12]

Комплект:40

Примечание:

№ на схеме:12

Наименование:Door assembly

Каталожный номер:LG853.12.03 [Door assembly]

Комплект:2

Примечание:

№ на схеме:13

Наименование:Interior upholstery

Каталожный номер:LG853.12-004 [Interior upholstery]

Комплект:1

Примечание:

№ на схеме:14

Наименование:Rear upper upholstery

Каталожный номер:LG853.12-005 [Rear upper upholstery]

Комплект:1

Примечание:

№ на схеме:15

Наименование:Rear glass

Каталожный номер:LG853.12-006 [Rear glass]

Комплект:2

Примечание:

№ на схеме:16

Наименование:Rear window glass

Каталожный номер:LG853.12-007 [Rear window glass]

Комплект:1

Примечание:

№ на схеме:17

Наименование:Glass rubber belt

Каталожный номер:LG853.12-020 [Glass rubber belt]

Комплект:19

Примечание:

№ на схеме:18

Наименование:Rear lower upholstery

Каталожный номер:LG853.12-008 [Rear lower upholstery]

Комплект:1

Примечание:

№ на схеме:19

Наименование:Tool box

Каталожный номер:LG853.12.04 [Tool box]

Комплект:1

Примечание:

№ на схеме:20

Наименование:Nut M8

Каталожный номер:GB/T6170 [Nut M8]

Комплект:4

Примечание:

№ на схеме:21

Наименование:Warm air blower hood

Каталожный номер:LG853.12.07 [Warm air blower hood]

Комплект:1

Примечание:

№ на схеме:22

Наименование:Seat

Каталожный номер:LG853.12.10 [Seat]

Комплект:1

Примечание:

№ на схеме:23

Наименование:Door case rubber belt

Каталожный номер:LG853.12.11 [Door case rubber belt]

Комплект:

Примечание:

№ на схеме:24

Наименование:Door lower upholstery

Каталожный номер:LG853.12-009 [Door lower upholstery]

Комплект:2

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:LG853.12-010 [Washer]

Комплект:4

Примечание:

№ на схеме:26

Наименование:Nylon insert self-lock nut M18x1.5

Каталожный номер:GB/T889.2 [Nylon insert self-lock nut M18x1.5]

Комплект:4

Примечание:

№ на схеме:27

Наименование:Rubber pad

Каталожный номер:LG853.12.05 [Rubber pad]

Комплект:4

Примечание:

№ на схеме:28

Наименование:Pin

Каталожный номер:LG853.12-011 [Pin]

Комплект:4

Примечание:

№ на схеме:29

Наименование:Tie plate

Каталожный номер:LG853.12-012 [Tie plate]

Комплект:16

Примечание:

№ на схеме:30

Наименование:Steering column holder assembly

Каталожный номер:LG853.12.06 [Steering column holder assembly]

Комплект:1

Примечание:

№ на схеме:31

Наименование:Shutoff line bracket

Каталожный номер:LG853.12-014 [Shutoff line bracket]

Комплект:1

Примечание:

№ на схеме:32

Наименование:Washer 8

Каталожный номер:GB/T96 [Washer 8]

Комплект:9

Примечание:

№ на схеме:33

Наименование:Bolt M8x25

Каталожный номер:GB/T5783 [Bolt M8x25]

Комплект:5

Примечание:

№ на схеме:34

Наименование:Tapping screw ST4.8x19

Каталожный номер:GB/T845 [Tapping screw ST4.8x19]

Комплект:4

Примечание:

№ на схеме:35

Наименование:Bolt M5x18

Каталожный номер:GB/T818 [Bolt M5x18]

Комплект:4

Примечание:

№ на схеме:36

Наименование:Instrument board

Каталожный номер:LG853.12-017 [Instrument board]

Комплект:1

Примечание:

№ на схеме:37

Наименование:Washer 6

Каталожный номер:GB/T96 [Washer 6]

Комплект:10

Примечание:

№ на схеме:38

Наименование:Bolt M6x20

Каталожный номер:GB/T5783 [Bolt M6x20]

Комплект:6

Примечание:

№ на схеме:39

Наименование:Steering rod hood

Каталожный номер:LG853.12-016 [Steering rod hood]

Комплект:1

Примечание:

№ на схеме:40

Наименование:Instrument pedal

Каталожный номер:LG853.12-015 [Instrument pedal]

Комплект:1

Примечание:

№ на схеме:41

Наименование:Washer 6

Каталожный номер:GB/T97.1 [Washer 6]

Комплект:8

Примечание:

№ на схеме:42

Наименование:Washer 6

Каталожный номер:GB/T93 [Washer 6]

Комплект:8

Примечание:

№ на схеме:43

Наименование:Bolt M6x12

Каталожный номер:GB/T5783 [Bolt M6x12]

Комплект:8

Примечание:

№ на схеме:44

Наименование:Door latch

Каталожный номер:LG853.12.12 [Door latch]

Комплект:2

Примечание:

№ на схеме:45

Наименование:Front glass

Каталожный номер:LG853.12-001 [Front glass]

Комплект:1

Примечание:

№ на схеме:46

Наименование:Rearview mirror

Каталожный номер:LG853.12.08 [Rearview mirror]

Комплект:2

Примечание:

№ на схеме:47

Наименование:Door upper upholstery

Каталожный номер:LG853.12-013 [Door upper upholstery]

Комплект:2

Примечание:

№ на схеме:48

Наименование:Plastic rivet

Каталожный номер:LG853.12-003 [Plastic rivet]

Комплект:44

Примечание:
