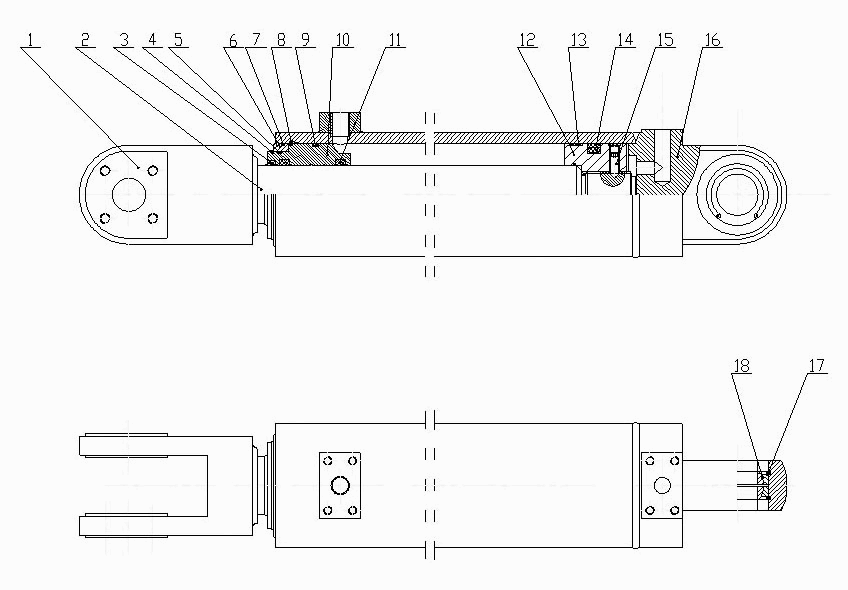

Lift Cylinder
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:ZL307200-10 [Pull rod head]
Комплект:
Примечание:
№ на схеме:2
Каталожный номер:ZL307200-20 [Piston rod]
Комплект:
Примечание:
№ на схеме:3
Каталожный номер:A5 7020 N3587 [Dust ring 70x80x7]
Комплект:
Примечание:
№ на схеме:4
Каталожный номер:GB894.2-86 [Elastic spacer for shaft 105]
Комплект:
Примечание:
№ на схеме:5
Каталожный номер:GB3452.1-82 [O-ring 100x2.65]
Комплект:
Примечание:
№ на схеме:7
Каталожный номер:GB3452.1-82 [O-ring 118x3.55]
Комплект:
Примечание:
№ на схеме:8
Каталожный номер:ZL307200-70 [Spring spacer 125x5]
Комплект:
Примечание:
№ на схеме:9
Каталожный номер:GB3452.1-82 [O-ring 115x5.3]
Комплект:
Примечание:
№ на схеме:10
Каталожный номер:ZL307200-30 [Guide sleeve]
Комплект:
Примечание:
№ на схеме:13
Каталожный номер:F3 25150 [Support ring 120x125x15]
Комплект:3
Примечание:
№ на схеме:14
Каталожный номер:OK 0125 00701 [OK ring 125x104x8]
Комплект:
Примечание:
№ на схеме:15
Каталожный номер:GB/T78-2000 [Screw M12x30]
Комплект:
Примечание:
№ на схеме:16
Каталожный номер:ZL307200-50 [Cylinder body]
Комплект:
Примечание:
№ на схеме:18
Каталожный номер:GB9163-90 [Joint bearing GE50ES]
Комплект:
Примечание:
