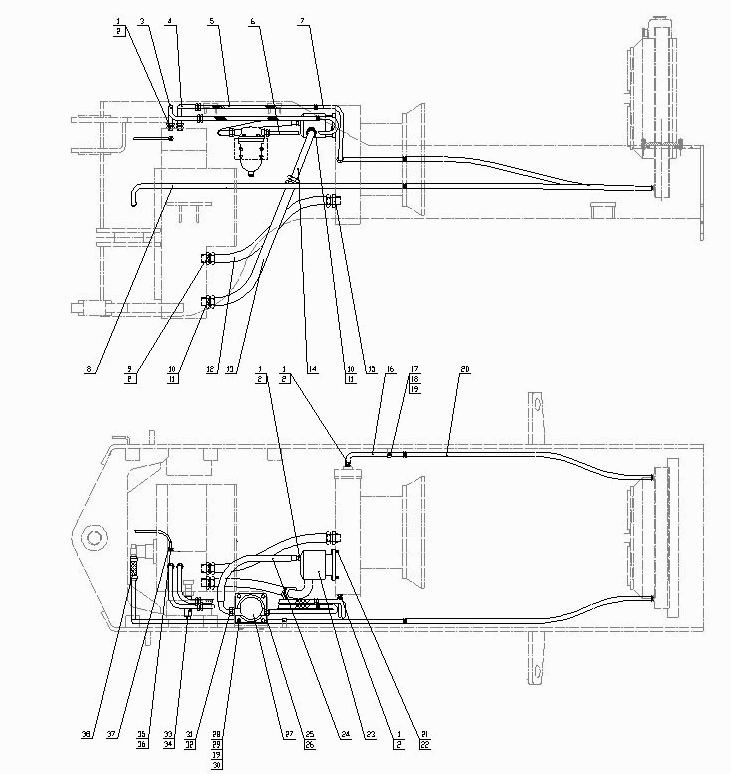

Transmission And Torque Converter Oil Circuit Assembly
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:GB3733.2-83 [Adapter G22]
Комплект:5
Примечание:
№ на схеме:2
Каталожный номер:JB1002-77 [Seal washer 27]
Комплект:5
Примечание:
№ на схеме:3
Каталожный номер:LG30F.02III.02.01 [Transmission valve oil-inlet pi
Комплект:1
Примечание:
№ на схеме:4
Каталожный номер:LG30F.02III.02.02 [Transmission valve oil-outlet p
Комплект:1
Примечание:
№ на схеме:5
Каталожный номер:H-H/22/22-II-L600 [Control valve oil-inlet/outlet
Комплект:2
Примечание:
№ на схеме:6
Каталожный номер:LG30F.02III.02.03 [Oil filter oil-outlet pipe]
Комплект:1
Примечание:
№ на схеме:7
Каталожный номер:LG30F.02III.02.04 [Torque converter oil-inlet pipe
Комплект:1
Примечание:
№ на схеме:8
Каталожный номер:LG30F.02III.02.05 [Lubricating tube from cooler to
Комплект:1
Примечание:
№ на схеме:9
Каталожный номер:LG30F.02III.02-001 [Transmission oil-return adapte
Комплект:1
Примечание:
№ на схеме:10
Каталожный номер:GB3733.2-83 [Adapter G28]
Комплект:2
Примечание:
№ на схеме:11
Каталожный номер:JB1002-77 [Seal washer 33]
Комплект:2
Примечание:
№ на схеме:12
Каталожный номер:H-H/25/28-II-L800 [Torque converter oil-return hos
Комплект:1
Примечание:
№ на схеме:13
Каталожный номер:H-H/25/28-II-L950 [Transmission pump oil-suction h
Комплект:1
Примечание:
№ на схеме:14
Каталожный номер:LG30F.02III.02.06 [Transmission pump oil-suction p
Комплект:1
Примечание:
№ на схеме:15
Каталожный номер:LG30F.02III.02-002 [Torque converter oil-return ad
Комплект:1
Примечание:
№ на схеме:16
Каталожный номер:LG30F.02III.02.07 [Torque converter oil-outlet pip
Комплект:1
Примечание:
№ на схеме:17
Каталожный номер:LG30F.02III.02-003 [Pipe clip]
Комплект:4
Примечание:
№ на схеме:20
Каталожный номер:H-H/22/22-II-L1300 [Cooler oil-inlet/outlet hose]
Комплект:2
Примечание:
№ на схеме:21
Каталожный номер:GB/T5783 [Bolt M10x30]
Комплект:6
Примечание:
№ на схеме:23
Каталожный номер:LG30F.02.02.01 [Single-stage gear pump]
Комплект:1
Примечание:
№ на схеме:24
Каталожный номер:90B-B/22/22-II-L600 [Hose from transmission pump t
Комплект:1
Примечание:
№ на схеме:25
Каталожный номер:LG30F.02I.02-009 [Filter oil-return connector]
Комплект:1
Примечание:
№ на схеме:26
Каталожный номер:JB1002-77 [Seal washer 22]
Комплект:1
Примечание:
№ на схеме:27
Каталожный номер:LG853.02.02.01 [Oil filter]
Комплект:1
Примечание:
№ на схеме:31
Каталожный номер:LG30F.02I.02-002 [Filter oil-inlet connector]
Комплект:1
Примечание:
№ на схеме:32
Каталожный номер:JB/T1002 [Seal washer 30]
Комплект:1
Примечание:
№ на схеме:33
Каталожный номер:ф19x2x110 [Oil-return hose]
Комплект:1
Примечание:
№ на схеме:34
Каталожный номер:JB/T8870-1999 [Pipe clip(ф22-32)]
Комплект:4
Примечание:
№ на схеме:35
Каталожный номер:GB5628.2-85 [Adapter A5]
Комплект:1
Примечание:
№ на схеме:36
Каталожный номер:JB1002 [Seal washer 10]
Комплект:1
Примечание:
№ на схеме:37
Каталожный номер:LG853.15.35 [Transmission valve pressure gauge tub
Комплект:1
Примечание:
№ на схеме:38
Каталожный номер:ф19x2x250 [Oil-return hose]
Комплект:1
Примечание:
