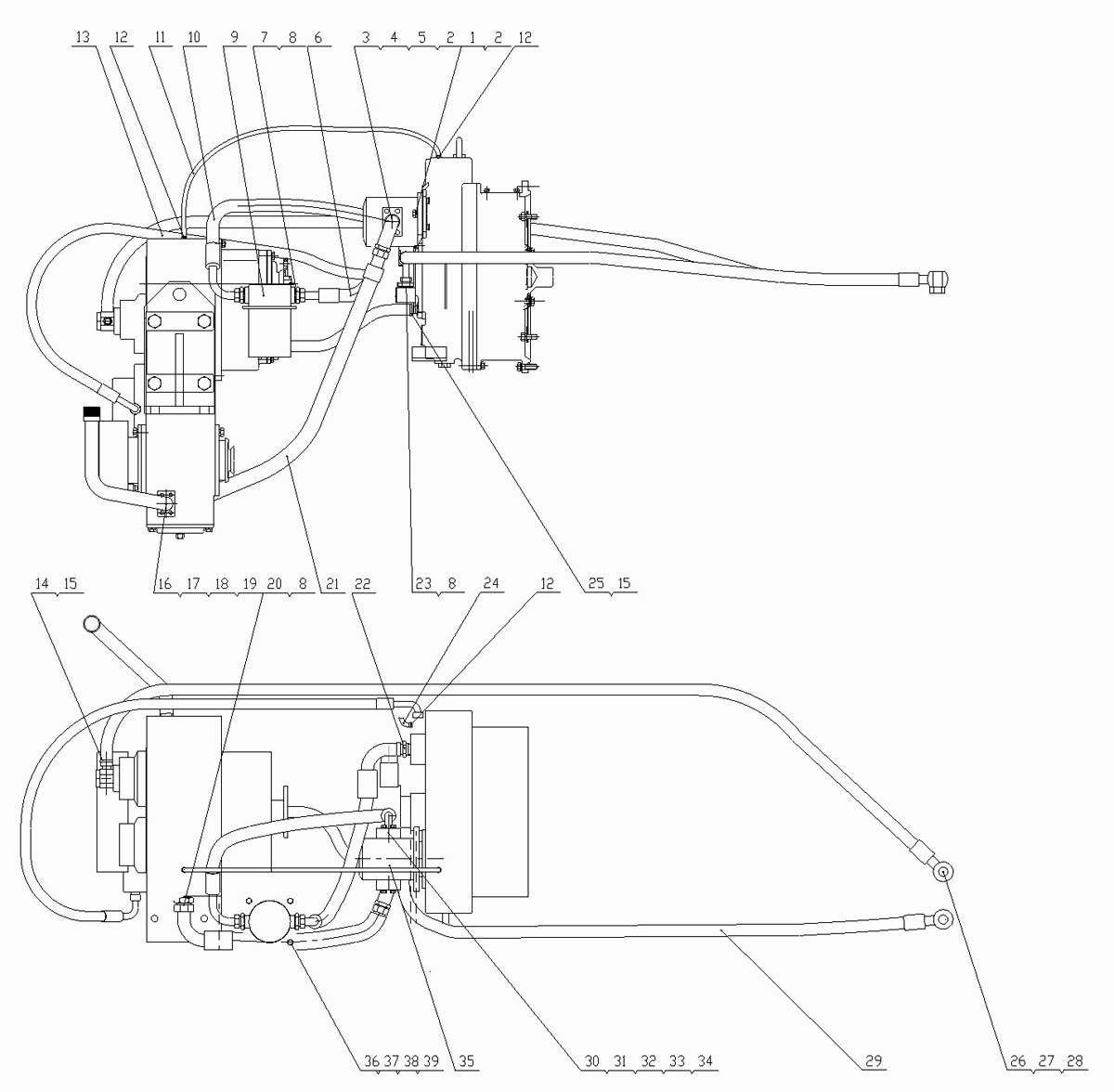

Transmission and Torque Converter Hydraulic System
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:GB/T5783 [Bolt M10x30]
Комплект:2
Примечание:
№ на схеме:3
Каталожный номер:LG816.02.02.01 [Transmission pump oil suction pipe
Комплект:1
Примечание:
№ на схеме:4
Каталожный номер:GB/T5783 [Bolt M10x70]
Комплект:4
Примечание:
№ на схеме:5
Каталожный номер:GB3452.1 [O-ring 28.0x2.65]
Комплект:1
Примечание:
№ на схеме:6
Каталожный номер:90H-180-90H-19/18-II-540mm [Oil filter outlet hose
Комплект:1
Примечание:
№ на схеме:9
Каталожный номер:LG816.02.02.05 [Oil filter]
Комплект:1
Примечание:
№ на схеме:10
Каталожный номер:90F-90H/19/18-II-L700mm [Transmission pump oil out
Комплект:1
Примечание:
№ на схеме:11
Каталожный номер:LG816.02.02.04 [Oil pressure hose]
Комплект:1
Примечание:
№ на схеме:12
Каталожный номер:LG853.01-002 [Pressure connector]
Комплект:3
Примечание:
№ на схеме:13
Каталожный номер:90H-90°-90H/13/14-II-L1560 [Control valve oil inle
Комплект:1
Примечание:
№ на схеме:14
Каталожный номер:ф22x2-L2800 [Cooler oil return hose]
Комплект:1
Примечание:
№ на схеме:15
Каталожный номер:JB/ZQ3777-86 [Hoop ф22-32]
Комплект:4
Примечание:
№ на схеме:16
Каталожный номер:LG816.02.02.02 [Transmission oil filling pipe asse
Комплект:1
Примечание:
№ на схеме:19
Каталожный номер:GB3452.1-92 [O-ring 25x3.55]
Комплект:1
Примечание:
№ на схеме:20
Каталожный номер:LG816.02.02-001 [Transmission oil outlet connector
Комплект:1
Примечание:
№ на схеме:21
Каталожный номер:90H-H/25/28-II-L950 [Transmission pump oil suction
Комплект:1
Примечание:
№ на схеме:22
Каталожный номер:LG816.02.02-003 [Adaptor]
Комплект:1
Примечание:
№ на схеме:23
Каталожный номер:LG816.02.02-006 [Adaptor]
Комплект:1
Примечание:
№ на схеме:24
Каталожный номер:LG816.02.02.06 [Oil pressure hose]
Комплект:1
Примечание:
№ на схеме:25
Каталожный номер:ф19x2-L500 [Transmission oil return hose]
Комплект:1
Примечание:
№ на схеме:26
Каталожный номер:LG816.02.02.03 [Cooler oil outlet connector]
Комплект:1
Примечание:
№ на схеме:28
Каталожный номер:JB999-77 [Articulating bolt for pipe connector M22
Комплект:2
Примечание:
№ на схеме:29
Каталожный номер:Q-90°-90H/16/16-II-L1500 [Torque converter cooler
Комплект:1
Примечание:
№ на схеме:30
Каталожный номер:LG816.07-001 [Press plate]
Комплект:1
Примечание:
№ на схеме:35
Каталожный номер:LG816.02.02.07 [Transmission pump]
Комплект:1
Примечание:
