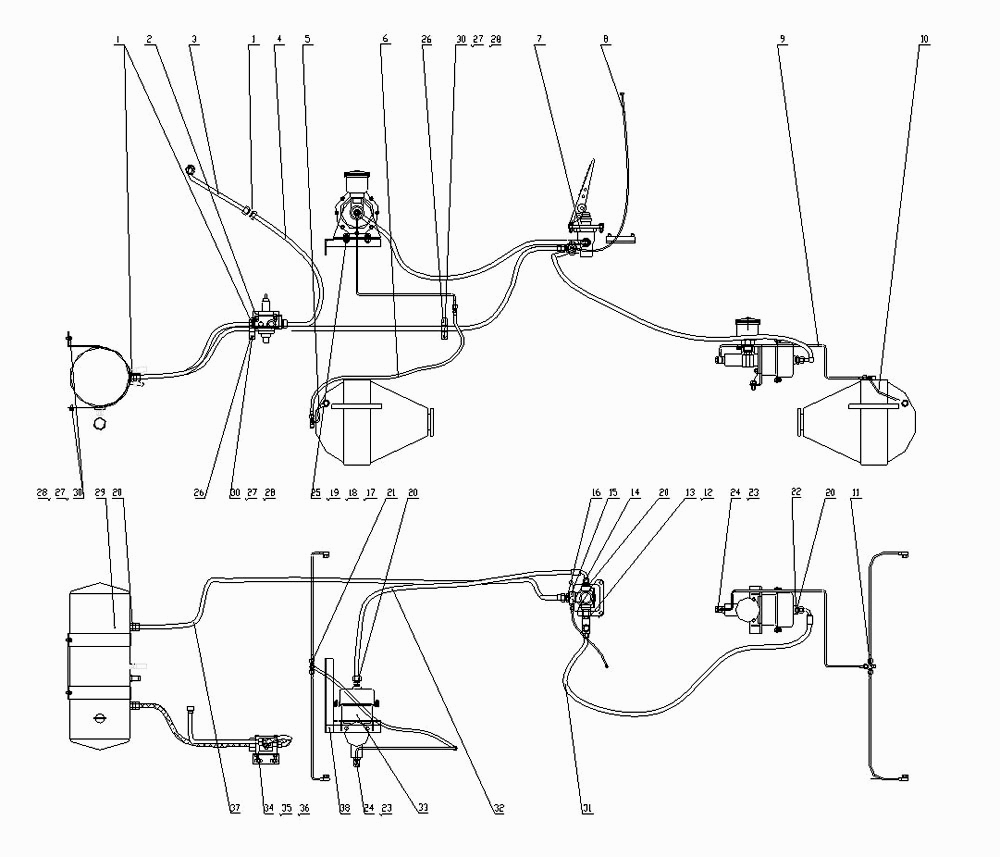

Service Brake System
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:LG853.08-001 [Connector]
Комплект:4
Примечание:
№ на схеме:2
Каталожный номер:LG816.08-001 [Relief valve bracket]
Комплект:1
Примечание:
№ на схеме:3
Каталожный номер:LG816.08.05 [Air compressor vent pipe]
Комплект:1
Примечание:
№ на схеме:4
Каталожный номер:LG853.08.02 [Wiring hose]
Комплект:2
Примечание:
№ на схеме:5
Каталожный номер:LG816.08.01 [Rear axle brake caliper oil pipe]
Комплект:3
Примечание:
№ на схеме:6
Каталожный номер:LG853.08.11 [Brake hose]
Комплект:1
Примечание:
№ на схеме:7
Каталожный номер:LG853.08.09 [Air brake valve]
Комплект:1
Примечание:
№ на схеме:8
Каталожный номер:LG853.08.12 [Air pressure gauge connecting pipe]
Комплект:1
Примечание:
№ на схеме:9
Каталожный номер:LG853.08.03 [Front booster pump outlet pipe]
Комплект:1
Примечание:
№ на схеме:10
Каталожный номер:LG816.08.02 [Front axle brake caliper oil pipe]
Комплект:2
Примечание:
№ на схеме:11
Каталожный номер:LG853.08-012 [Front axle oil way T-connector]
Комплект:1
Примечание:
№ на схеме:13
Каталожный номер:LG853.08-008 [Brake light switch T-connector]
Комплект:1
Примечание:
№ на схеме:14
Каталожный номер:LG853.01-002 [Pressure connector]
Комплект:1
Примечание:
№ на схеме:15
Каталожный номер:LG853.08-007 [Pressure connector seat]
Комплект:1
Примечание:
№ на схеме:16
Каталожный номер:LG853.08-006 [Air inlet connector]
Комплект:1
Примечание:
№ на схеме:20
Каталожный номер:LG853.08-013 [Brake oil pipe connector]
Комплект:4
Примечание:
№ на схеме:21
Каталожный номер:LG853.08-014 [Rear axle T-connector]
Комплект:1
Примечание:
№ на схеме:22
Каталожный номер:JB1002-77 [Copper pad 22]
Комплект:8
Примечание:
№ на схеме:24
Каталожный номер:LG853.08-004 [Connecting bolt]
Комплект:6
Примечание:
№ на схеме:25
Каталожный номер:GB/T5783 [Bolt M12x25]
Комплект:4
Примечание:
№ на схеме:26
Каталожный номер:LG853.01-005 [Wiring clip]
Комплект:2
Примечание:
№ на схеме:29
Каталожный номер:LG816.08.04 [Air tank assembly]
Комплект:1
Примечание:
№ на схеме:31
Каталожный номер:90C-C/8I-L1800 [Hose to front booster pump]
Комплект:1
Примечание:
№ на схеме:32
Каталожный номер:90C-C/8I-L1400 [Hose to rear booster pump]
Комплект:1
Примечание:
№ на схеме:33
Каталожный номер:LG30F.08.10 [Booster pump]
Комплект:2
Примечание:
№ на схеме:34
Каталожный номер:LG853.08.08 [Relief valve]
Комплект:1
Примечание:
№ на схеме:37
Каталожный номер:C/8I-L2300 [Service brake hose]
Комплект:1
Примечание:
№ на схеме:38
Каталожный номер:LG816.08.03 [Rear booster pump bracket]
Комплект:1
Примечание:
