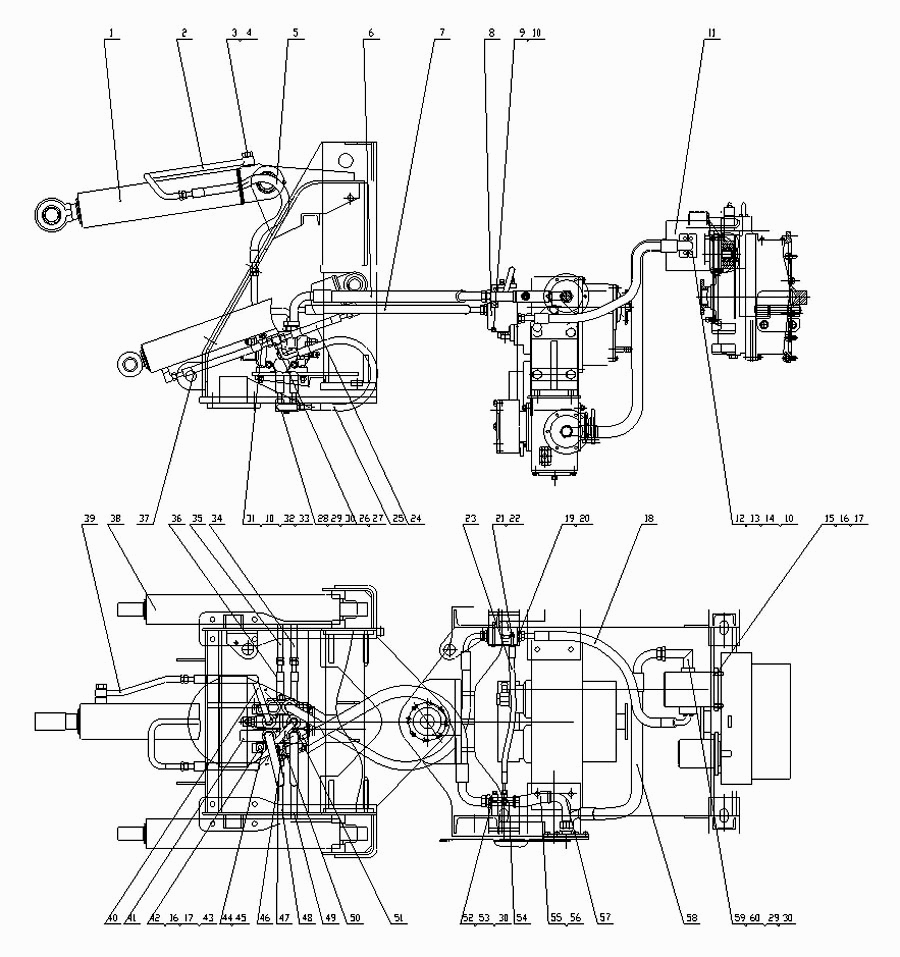

Implement Hydraulic System
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:LG816.07.01 [Steering cylinder]
Комплект:1
Примечание:
№ на схеме:2
Каталожный номер:LG816.07.03 [Steering cylinder big chamber pipe]
Комплект:1
Примечание:
№ на схеме:3
Каталожный номер:JB999-77 [Articulating bolt for pipe connector M22
Комплект:2
Примечание:
№ на схеме:5
Каталожный номер:16/16-II-L620 [Hose from distribution valve to ste
Комплект:2
Примечание:
№ на схеме:6
Каталожный номер:90H(H=106)-270°-90H/25/28-II-L1000 [Articulating o
Комплект:1
Примечание:
№ на схеме:7
Каталожный номер:90H-90°-90H/19/18-II-L1000 [Articulating oil inlet
Комплект:1
Примечание:
№ на схеме:8
Каталожный номер:LG816.07.17 [Priority valve]
Комплект:1
Примечание:
№ на схеме:11
Каталожный номер:LG816.07.18 [Implement pump]
Комплект:1
Примечание:
№ на схеме:12
Каталожный номер:LG816.07-001 [Press plate]
Комплект:1
Примечание:
№ на схеме:13
Каталожный номер:GB3452.1-82 [O-ring 25x3.55]
Комплект:1
Примечание:
№ на схеме:15
Каталожный номер:GB/T5783 [Bolt M12x35]
Комплект:4
Примечание:
№ на схеме:18
Каталожный номер:90F-H/19/18-II-L650 [Hose from pump to priority va
Комплект:1
Примечание:
№ на схеме:21
Каталожный номер:GB3733.2-83 [Adapter G8]
Комплект:1
Примечание:
№ на схеме:23
Каталожный номер:90H-H-8/8-I-L600 [Priority valve oil return hose]
Комплект:1
Примечание:
№ на схеме:24
Каталожный номер:13/14-II-L300 [Lift cylinder big chamber hose]
Комплект:2
Примечание:
№ на схеме:25
Каталожный номер:90H-H/13/14-II-L820 [Lift cylinder hose]
Комплект:4
Примечание:
№ на схеме:26
Каталожный номер:LG816.07.04 [Left lift cylinder fixing pipe seat]
Комплект:1
Примечание:
№ на схеме:27
Каталожный номер:LG816.07.05 [Right lift cylinder fixing pipe seat]
Комплект:1
Примечание:
№ на схеме:28
Каталожный номер:LG816.07-003 [Press plate]
Комплект:2
Примечание:
№ на схеме:29
Каталожный номер:GB/T5783 [Bolt M10x30]
Комплект:6
Примечание:
№ на схеме:34
Каталожный номер:LG816.07.16 [Right cylinder small chamber pipe]
Комплект:1
Примечание:
№ на схеме:35
Каталожный номер:LG816.07.07 [Right cylinder big chamber pipe]
Комплект:1
Примечание:
№ на схеме:36
Каталожный номер:13/14-II-L470 [Distribution hose]
Комплект:2
Примечание:
№ на схеме:37
Каталожный номер:13/14-II-L320 [Lift cylinder small chamber hose]
Комплект:2
Примечание:
№ на схеме:38
Каталожный номер:LG816.07.02 [Lift cylinder]
Комплект:2
Примечание:
№ на схеме:39
Каталожный номер:LG816.07.08 [Steering cylinder small chamber pipe]
Комплект:1
Примечание:
№ на схеме:40
Каталожный номер:LG816.07.14 [Pipe from distribution valve to steer
Комплект:1
Примечание:
№ на схеме:41
Каталожный номер:LG816.07.19 [Implement valve]
Комплект:1
Примечание:
№ на схеме:42
Каталожный номер:GB/T5782 [Bolt M12x55]
Комплект:4
Примечание:
№ на схеме:44
Каталожный номер:LG816.07-004 [Connector from distribution valve to
Комплект:4
Примечание:
№ на схеме:45
Каталожный номер:GB3452.1-92 [O-ring 26.5x2.65]
Комплект:6
Примечание:
№ на схеме:46
Каталожный номер:LG816.07.15 [Pipe from distribution valve to steer
Комплект:1
Примечание:
№ на схеме:47
Каталожный номер:16/16-II-L800 [Hose from distribution valve to lif
Комплект:2
Примечание:
№ на схеме:48
Каталожный номер:LG816.07.09 [Left cylinder big chamber pipe]
Комплект:1
Примечание:
№ на схеме:49
Каталожный номер:LG816.07.10 [Left cylinder small chamber pipe]
Комплект:1
Примечание:
№ на схеме:51
Каталожный номер:LG816.07-006 [Distribution valve port P connector]
Комплект:1
Примечание:
№ на схеме:52
Каталожный номер:LG853.07-002 [Front and rear frame oil inlet trans
Комплект:1
Примечание:
№ на схеме:53
Каталожный номер:GB/T5783 [Bolt M10x40]
Комплект:1
Примечание:
№ на схеме:54
Каталожный номер:LG816.07.11 [Oil return pipe seat]
Комплект:1
Примечание:
№ на схеме:55
Каталожный номер:JB/ZQ3777-86 [Hoop 32-44]
Комплект:2
Примечание:
№ на схеме:56
Каталожный номер:ф25x2-170mm [Oil return tank hose]
Комплект:1
Примечание:
№ на схеме:57
Каталожный номер:LG816.07.13 [Oil return pipe]
Комплект:1
Примечание:
№ на схеме:58
Каталожный номер:90H-270°-90H/25/28-II-L950 [Oil suction hose]
Комплект:1
Примечание:
№ на схеме:59
Каталожный номер:LG816.07.12 [Oil suction pipe]
Комплект:1
Примечание:
№ на схеме:60
Каталожный номер:GB3452.1-82 [O-ring 28.0x2.65]
Комплект:1
Примечание:
