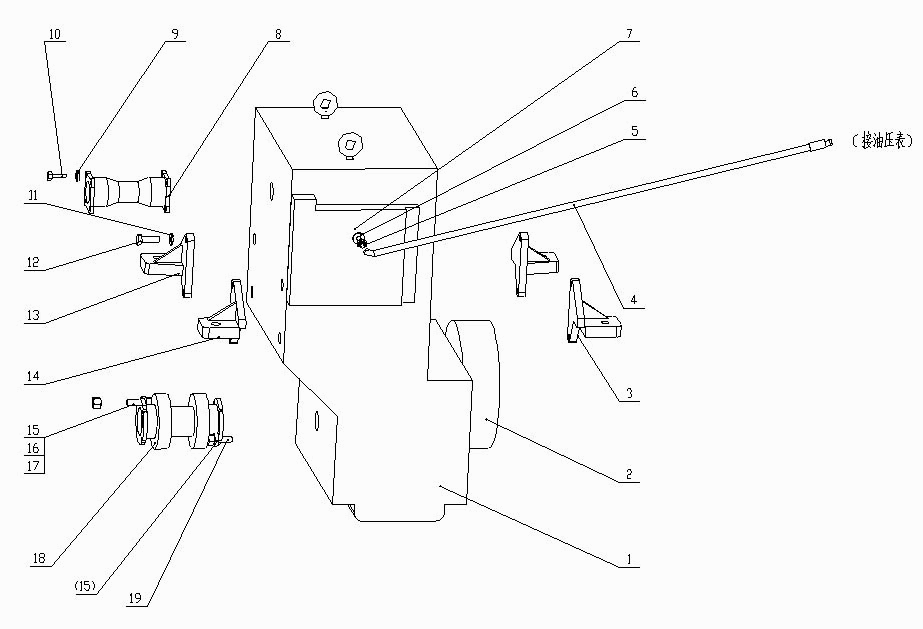

Transmission and parts
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:YD133 [Transmission assembly]
Комплект:1
Примечание:
№ на схеме:3
Каталожный номер:QX520-26020100 [Bracket 1]
Комплект:1
Примечание:
№ на схеме:4
Каталожный номер:QX520-24000100 [Pressure hose assembly]
Комплект:1
Примечание:
№ на схеме:5
Каталожный номер:QX520-24000011 [Pressure output connector]
Комплект:1
Примечание:
№ на схеме:8
Каталожный номер:YZ18JF.4.2A [Upper drive shaft]
Комплект:1
Примечание:
№ на схеме:10
Каталожный номер:GB32.3-88 [Bolt M10x1.25x25]
Комплект:4
Примечание:
№ на схеме:13
Каталожный номер:QX520-26020300 [Bracket 3]
Комплект:1
Примечание:
№ на схеме:14
Каталожный номер:QX520-26020200 [Bracket 2]
Комплект:2
Примечание:
№ на схеме:15
Каталожный номер:GB5783-86 [Bolt M14x45]
Комплект:4
Примечание:
№ на схеме:18
Каталожный номер:YZ18JF.4.2 [Lower drive shaft]
Комплект:1
Примечание:
№ на схеме:19
Каталожный номер:GB32.3-88 [Bolt M14x1.5x30]
Комплект:4
Примечание:
