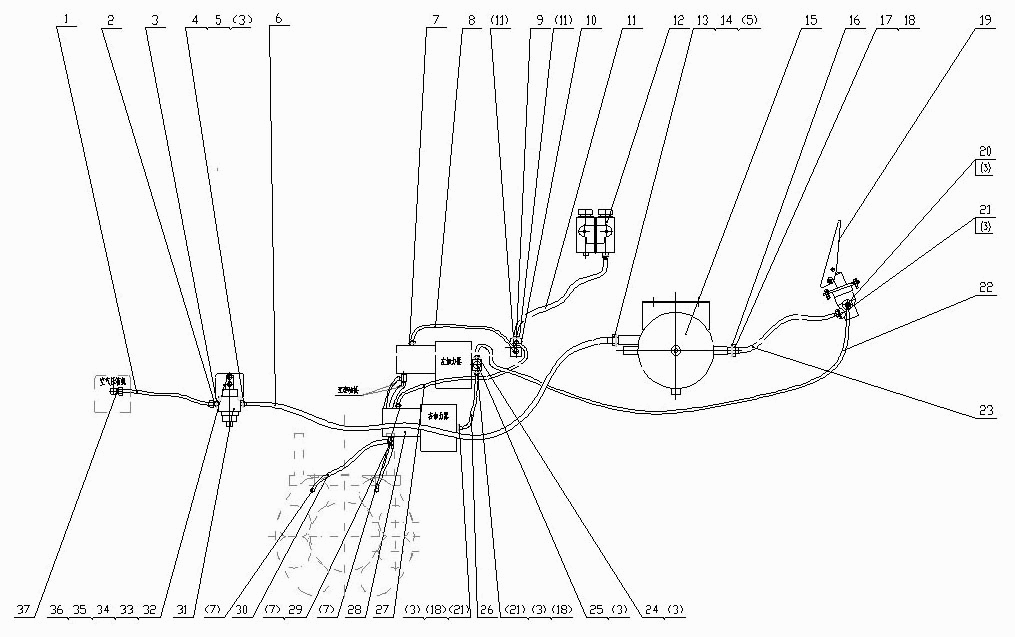

Service brake control system
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:QX520-28010000 [Pipe assembly]
Комплект:1
Примечание:
№ на схеме:2
Каталожный номер:QX520-28000001 [Connector]
Комплект:1
Примечание:
№ на схеме:3
Каталожный номер:JB982-77 [Combination washer 22]
Комплект:11
Примечание:
№ на схеме:4
Каталожный номер:QX520-28000002 [Connector]
Комплект:1
Примечание:
№ на схеме:5
Каталожный номер:GB3452.1 [O-ring 11.2x2.65]
Комплект:2
Примечание:
№ на схеме:6
Каталожный номер:QX520-28020000 [Air brake pipe assembly]
Комплект:1
Примечание:
№ на схеме:7
Каталожный номер:JB982-77 [Combination washer 12]
Комплект:6
Примечание:
№ на схеме:8
Каталожный номер:QX520-28040000 [Pipe assembly]
Комплект:1
Примечание:
№ на схеме:9
Каталожный номер:QX520-28000004 [Connector]
Комплект:2
Примечание:
№ на схеме:10
Каталожный номер:QX520-28000005 [Pipe bracket]
Комплект:1
Примечание:
№ на схеме:11
Каталожный номер:QX520-28050000 [Oil cup connecting pipe assembly]
Комплект:1
Примечание:
№ на схеме:12
Каталожный номер:QX520-28070000 [Oil cup assembly]
Комплект:1
Примечание:
№ на схеме:13
Каталожный номер:QX520-28000006 [Connector]
Комплект:1
Примечание:
№ на схеме:14
Каталожный номер:JB982-77 [Combination washer 18]
Комплект:1
Примечание:
№ на схеме:15
Каталожный номер:QX520-28150000 [Air tank assembly]
Комплект:1
Примечание:
№ на схеме:16
Каталожный номер:JB982-77 [Combination washer 16]
Комплект:1
Примечание:
№ на схеме:17
Каталожный номер:QX520-28000007 [Connector]
Комплект:1
Примечание:
№ на схеме:18
Каталожный номер:GB3453.1 [O-ring 7.5x1.8]
Комплект:1
Примечание:
№ на схеме:19
Каталожный номер:XM60C-3514002 [Air brake master valve]
Комплект:1
Примечание:
№ на схеме:20
Каталожный номер:JB1000-77 [Plug M22x1.5]
Комплект:1
Примечание:
№ на схеме:21
Каталожный номер:QX520-28000008 [Connector]
Комплект:5
Примечание:
№ на схеме:22
Каталожный номер:QX520-28090000 [Air brake pipe assembly]
Комплект:1
Примечание:
№ на схеме:23
Каталожный номер:QX520-28100000 [Air brake pipe assembly]
Комплект:1
Примечание:
№ на схеме:24
Каталожный номер:QX520-28000009 [Connector]
Комплект:1
Примечание:
№ на схеме:25
Каталожный номер:150-3720002 [Brake lamp switch]
Комплект:1
Примечание:
№ на схеме:26
Каталожный номер:QX520-28110000 [Air brake pipe assembly]
Комплект:1
Примечание:
№ на схеме:27
Каталожный номер:QX520-28120000 [Pipe assembly]
Комплект:1
Примечание:
№ на схеме:29
Каталожный номер:QX520-28000010 [Connector]
Комплект:2
Примечание:
№ на схеме:30
Каталожный номер:QX520-28130000 [Brake copper pipe]
Комплект:4
Примечание:
№ на схеме:31
Каталожный номер:EQ153(LYG)-3512002 [Relief valve]
Комплект:1
Примечание:
№ на схеме:32
Каталожный номер:QX520-28000011 [Mounting board for relief valve]
Комплект:1
Примечание:
№ на схеме:37
Каталожный номер:QX520-28000012 [Connector]
Комплект:1
Примечание:
