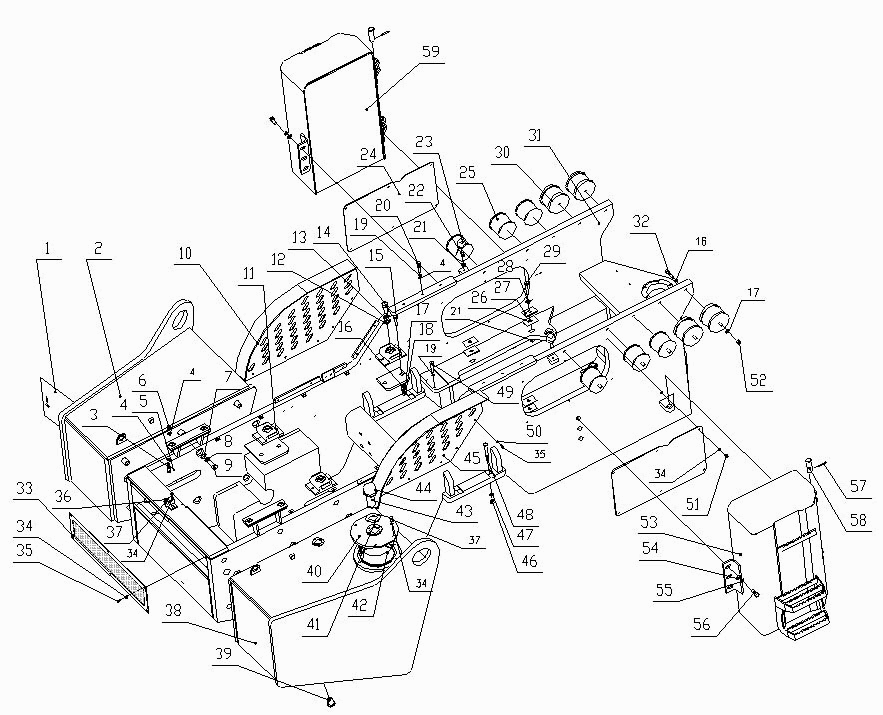

Rear frame

← Clutch assembly Wheel rim, drive axle and tire assembly →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Battery box door

Каталожный номер:QX520-31030300 [Battery box door]

Комплект:1

Примечание:

№ на схеме:2

Наименование:Battery box weldment

Каталожный номер:LG520B.31.03 [Battery box weldment]

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M12x50

Каталожный номер:GB31.1-88 [Bolt M12x50]

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer 12

Каталожный номер:GB97.1 [Washer 12]

Комплект:8

Примечание:

№ на схеме:5

Наименование:Cotter pin 2.5x32

Каталожный номер:GB91-86 [Cotter pin 2.5x32]

Комплект:4

Примечание:

№ на схеме:6

Наименование:Nut M12

Каталожный номер:GB6178 [Nut M12]

Комплект:4

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:QX520-31030001 [Washer]

Комплект:12

Примечание:

№ на схеме:8

Наименование:Washer 20

Каталожный номер:GB93 [Washer 20]

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M20x1.5x55

Каталожный номер:GB5786 [Bolt M20x1.5x55]

Комплект:4

Примечание:

№ на схеме:10

Наименование:Left guard board

Каталожный номер:QX520-62040000 [Left guard board]

Комплект:1

Примечание:

№ на схеме:12

Наименование:Washer 24

Каталожный номер:GB97.1 [Washer 24]

Комплект:4

Примечание:

№ на схеме:13

Наименование:Washer 22

Каталожный номер:GB93 [Washer 22]

Комплект:4

Примечание:

№ на схеме:14

Наименование:Bolt M22x55

Каталожный номер:GB5783 [Bolt M22x55]

Комплект:4

Примечание:

№ на схеме:15

Наименование:Bolt M14x60

Каталожный номер:GB5783 [Bolt M14x60]

Комплект:8

Примечание:

№ на схеме:16

Наименование:Washer 14

Каталожный номер:GB93 [Washer 14]

Комплект:18

Примечание:

№ на схеме:17

Наименование:Washer 14

Каталожный номер:GB97.1 [Washer 14]

Комплект:18

Примечание:

№ на схеме:18

Наименование:Nut M14

Каталожный номер:GB41 [Nut M14]

Комплект:8

Примечание:

№ на схеме:19

Наименование:Washer 12

Каталожный номер:GB93 [Washer 12]

Комплект:10

Примечание:

№ на схеме:20

Наименование:Bolt M12x40

Каталожный номер:GB5783 [Bolt M12x40]

Комплект:6

Примечание:

№ на схеме:21

Наименование:Nut M16

Каталожный номер:GB41 [Nut M16]

Комплект:6

Примечание:

№ на схеме:22

Наименование:Bolt M16x80

Каталожный номер:GB77-85 [Bolt M16x80]

Комплект:2

Примечание:

№ на схеме:23

Наименование:Cab rubber support

Каталожный номер:QX520-31000002 [Cab rubber support]

Комплект:2

Примечание:

№ на схеме:24

Наименование:Cover board

Каталожный номер:QX520-31000003 [Cover board]

Комплект:2

Примечание:

№ на схеме:25

Наименование:Shock absorber

Каталожный номер:E-200 [Shock absorber]

Комплект:6

Примечание:

№ на схеме:26

Наименование:Thick spacer

Каталожный номер:QX520-31000005 [Thick spacer]

Комплект:4

Примечание:

№ на схеме:27

Наименование:Thin spacer

Каталожный номер:QX520-31000004 [Thin spacer]

Комплект:4

Примечание:

№ на схеме:28

Наименование:Washer 16

Каталожный номер:GB97.1 [Washer 16]

Комплект:4

Примечание:

№ на схеме:29

Наименование:Bolt M16x80

Каталожный номер:GB5783 [Bolt M16x80]

Комплект:4

Примечание:

№ на схеме:30

Наименование:Shock absorber

Каталожный номер:E-201 [Shock absorber]

Комплект:4

Примечание:

№ на схеме:31

Наименование:Rear frame weldment

Каталожный номер:QX520-31020000 [Rear frame weldment]

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bolt M14x65

Каталожный номер:GB5783 [Bolt M14x65]

Комплект:10

Примечание:

№ на схеме:33

Наименование:Separating bar

Каталожный номер:QX520-31000001 [Separating bar]

Комплект:1

Примечание:

№ на схеме:34

Наименование:Washer 8

Каталожный номер:GB93 [Washer 8]

Комплект:26

Примечание:

№ на схеме:35

Наименование:Bolt M8x16

Каталожный номер:GB5783 [Bolt M8x16]

Комплект:16

Примечание:

№ на схеме:36

Наименование:Lock fixup pole

Каталожный номер:QX520-62060000 [Lock fixup pole]

Комплект:1

Примечание:

№ на схеме:37

Наименование:Bolt M8x25

Каталожный номер:GB5783 [Bolt M8x25]

Комплект:8

Примечание:

№ на схеме:38

Наименование:Fuel tank weldment

Каталожный номер:LG520B.31.04 [Fuel tank weldment]

Комплект:1

Примечание:

№ на схеме:39

Наименование:Oil stopper

Каталожный номер:QX520-31010200 [Oil stopper]

Комплект:1

Примечание:

№ на схеме:40

Наименование:Filling port

Каталожный номер:QX520-31010100 [Filling port]

Комплект:1

Примечание:

№ на схеме:41

Наименование:Air cleaner robber pat

Каталожный номер:QX520-31010001 [Air cleaner robber pat]

Комплект:1

Примечание:

№ на схеме:42

Наименование:O-ring 206x7

Каталожный номер:GB3452.1 [O-ring 206x7]

Комплект:1

Примечание:

№ на схеме:43

Наименование:Air cleaner

Каталожный номер:QUQ2-40x2.5 [Air cleaner]

Комплект:1

Примечание:

№ на схеме:44

Наименование:Bolt M4x12

Каталожный номер:GB65-2000 [Bolt M4x12]

Комплект:6

Примечание:

№ на схеме:45

Наименование:Right guard board

Каталожный номер:QX520-62050000 [Right guard board]

Комплект:1

Примечание:

№ на схеме:46

Наименование:Nut M20

Каталожный номер:GB6182 [Nut M20]

Комплект:8

Примечание:

№ на схеме:47

Наименование:Washer 20

Каталожный номер:GB97.2 [Washer 20]

Комплект:8

Примечание:

№ на схеме:48

Наименование:Bolt M20x280

Каталожный номер:GB5782 [Bolt M20x280]

Комплект:8

Примечание:

№ на схеме:50

Наименование:Washer 8

Каталожный номер:GB860 [Washer 8]

Комплект:10

Примечание:

№ на схеме:51

Наименование:Bolt M8x12

Каталожный номер:GB5783 [Bolt M8x12]

Комплект:8

Примечание:

№ на схеме:52

Наименование:Nut M14

Каталожный номер:GB889-86 [Nut M14]

Комплект:10

Примечание:

№ на схеме:53

Наименование:Left counterweight

Каталожный номер:QX520-31050100 [Left counterweight]

Комплект:1

Примечание:

№ на схеме:54

Наименование:Washer

Каталожный номер:GB/T97.1 [Washer]

Комплект:6

Примечание:

№ на схеме:55

Наименование:Washer

Каталожный номер:GB/T93 [Washer]

Комплект:6

Примечание:

№ на схеме:56

Наименование:Bolt M16x40

Каталожный номер:GB/T5783 [Bolt M16x40]

Комплект:6

Примечание:

№ на схеме:57

Наименование:Cotter pin 4x40

Каталожный номер:GB/T91 [Cotter pin 4x40]

Комплект:4

Примечание:

№ на схеме:58

Наименование:Pin

Каталожный номер:507529C [Pin]

Комплект:4

Примечание:

№ на схеме:59

Наименование:Right counterweight

Каталожный номер:QX520-31060100 [Right counterweight]

Комплект:1

Примечание:
