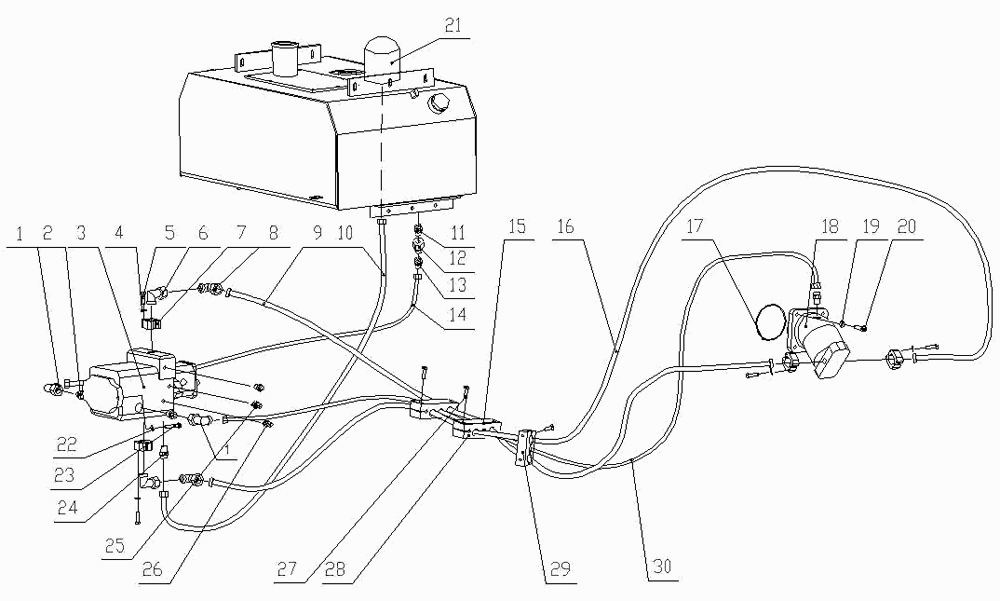

Hydraulic vibration system
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:QX520-70000007 [90°connector]
Комплект:2
Примечание:
№ на схеме:2
Каталожный номер:QX520-70000006 [Connector]
Комплект:2
Примечание:
№ на схеме:3
Каталожный номер:A4VG56 [Variable pump]
Комплект:1
Примечание:
№ на схеме:4
Каталожный номер:GB/T93-1987 [Spacer 10]
Комплект:16
Примечание:
№ на схеме:5
Каталожный номер:GB/T5782-2000 [Galvanized bolt M10x35]
Комплект:16
Примечание:
№ на схеме:6
Каталожный номер:QX520-70000041 [Connector]
Комплект:2
Примечание:
№ на схеме:8
Каталожный номер:QX520-70000042 [Connector]
Комплект:2
Примечание:
№ на схеме:11
Каталожный номер:F811CACA181810-2200 [Oil outlet hose]
Комплект:1
Примечание:
№ на схеме:12
Каталожный номер:QX520-70000012 [Hose clip]
Комплект:1
Примечание:
№ на схеме:15
Каталожный номер:QX520-70000011 [Galvanized board]
Комплект:3
Примечание:
№ на схеме:19
Каталожный номер:GB/T97.1-1985 [Washer 12]
Комплект:4
Примечание:
№ на схеме:20
Каталожный номер:GB/T5782-2000 [Bolt M12x45]
Комплект:4
Примечание:
№ на схеме:22
Каталожный номер:GB/T97.1-1985 [Washer 16]
Комплект:2
Примечание:
№ на схеме:23
Каталожный номер:GB/T5782-2000 [Bolt M16xX50]
Комплект:2
Примечание:
№ на схеме:24
Каталожный номер:QX520-70000037 [Connector]
Комплект:1
Примечание:
№ на схеме:25
Каталожный номер:[Pressure measuring connector M14x1.5/M16x1.5]
Комплект:1
Примечание:
№ на схеме:26
Каталожный номер:[Pressure measuring connector M12x1.5/M16x1.5]
Комплект:2
Примечание:
№ на схеме:27
Каталожный номер:GB/T5782-2000 [Galvanized bolt M10x80]
Комплект:4
Примечание:
№ на схеме:28
Каталожный номер:QX520-70000024 [Hose clip]
Комплект:2
Примечание:
