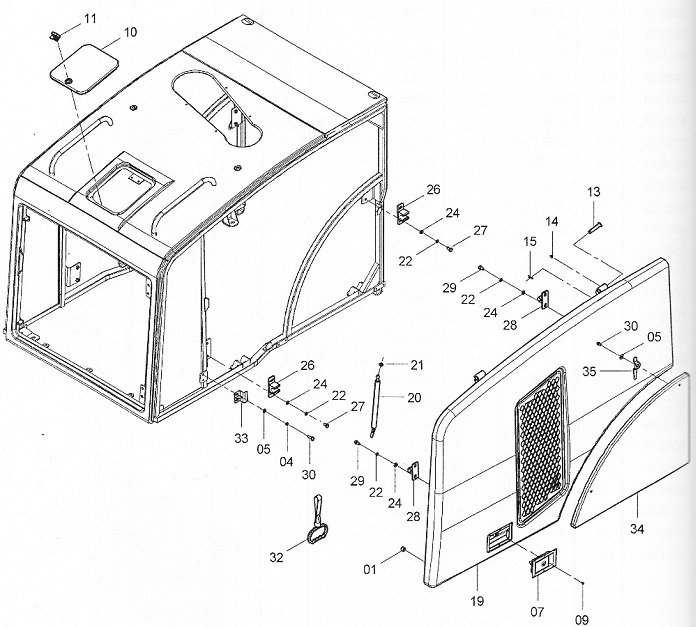

48C2509(B) COVER AS

← 48C2509(A) COVER AS 48C2498 000 BRACKET →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CUSHION

Каталожный номер:85A1444 (VER: 002)

Комплект:8

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:06B0006 (VER: 000)

Комплект:2

Примечание:

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0086 (VER: 000)

Комплект:3

Примечание:

№ на схеме:4

Наименование:LOCK

Каталожный номер:48C0801 (VER: 001)

Комплект:1

Примечание:

№ на схеме:5

Наименование:RIVET

Каталожный номер:09B0023 (VER: 000)

Комплект:6

Примечание:

№ на схеме:6

Наименование:COVER

Каталожный номер:36D0660 (VER: 001)

Комплект:1

Примечание:

№ на схеме:7

Наименование:BUCKLE

Каталожный номер:34C0457 (VER: 002)

Комплект:1

Примечание:

№ на схеме:8

Наименование:PIN

Каталожный номер:60A2084 (VER: 001)

Комплект:2

Примечание:

№ на схеме:9

Наименование:GREASE FITTING

Каталожный номер:10V0072 (VER: 000)

Комплект:2

Примечание:

№ на схеме:10

Наименование:COTTER PIN

Каталожный номер:08V0118 (VER: 000)

Комплект:2

Примечание:

№ на схеме:11

Наименование:DOOR-RH

Каталожный номер:44D0348 (VER: 000)

Комплект:1

Примечание:

№ на схеме:12

Наименование:AIR SPRING

Каталожный номер:13C0353 (VER: 002)

Комплект:1

Примечание:

№ на схеме:13

Наименование:NUT

Каталожный номер:03B0053 (VER: 000)

Комплект:1

Примечание:

№ на схеме:14

Наименование:WASHER

Каталожный номер:06B0002 (VER: 000)

Комплект:8

Примечание:

№ на схеме:15

Наименование:WASHER

Каталожный номер:06B0001 (VER: 000)

Комплект:8

Примечание:

№ на схеме:16

Наименование:GUIDE SEELVE

Каталожный номер:35C1072 (VER: 000)

Комплект:2

Примечание:

№ на схеме:17

Наименование:BOLT

Каталожный номер:00B0005 (VER: 000)

Комплект:4

Примечание:

№ на схеме:18

Наименование:GUIDE

Каталожный номер:17D0797 (VER: 000)

Комплект:2

Примечание:

№ на схеме:19

Наименование:BOLT

Каталожный номер:00B0019 (VER: 000)

Комплект:4

Примечание:

№ на схеме:20

Наименование:BOLT

Каталожный номер:00B0007 (VER: 000)

Комплект:3

Примечание:

№ на схеме:21

Наименование:ROPE

Каталожный номер:24C0658 (VER: 002)

Комплект:1

Примечание:

№ на схеме:22

Наименование:LOCK PLATE

Каталожный номер:17D0798 (VER: 000)

Комплект:1

Примечание:

№ на схеме:23

Наименование:SIDE HOOD

Каталожный номер:42D0690 (VER: 001)

Комплект:1

Примечание:

№ на схеме:24

Наименование:HANDLE

Каталожный номер:19A1387 (VER: 000)

Комплект:1

Примечание:
