47C1034 007 DOOR-RH

← 47C1035 004 DOOR LOCK 47C1037 004 DOOR LOCK →

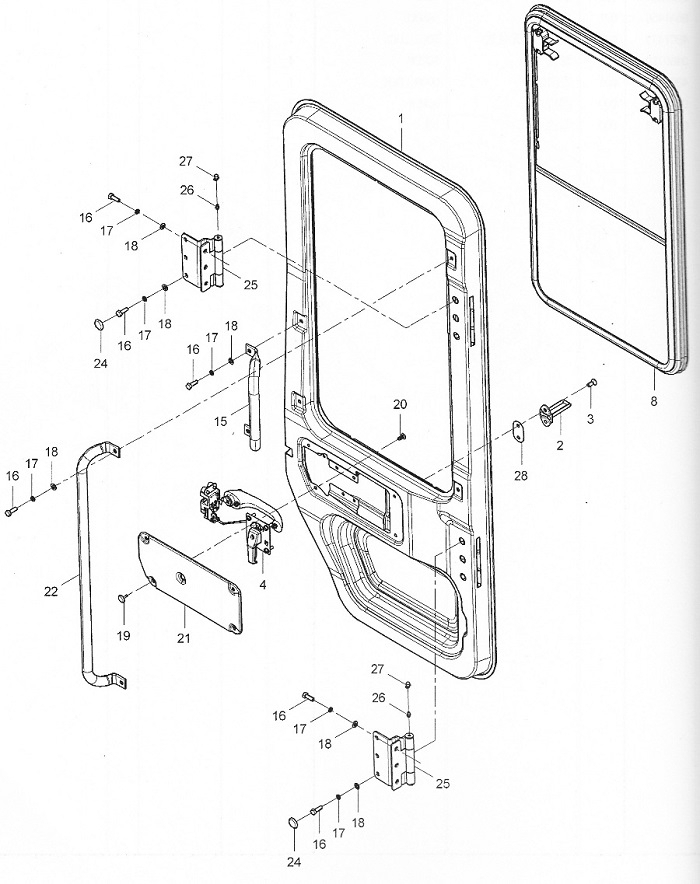

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:DOOR-RH

Каталожный номер:23D1669 (VER: 001)

Комплект:1

Примечание:

№ на схеме:2

Наименование:BUCKLE

Каталожный номер:88A0853 (VER: 002)

Комплект:1

Примечание:

№ на схеме:3

Наименование:SCREW

Каталожный номер:04B0665 (VER: 000)

Комплект:2

Примечание:

№ на схеме:4

Наименование:DOOR LOCK

Каталожный номер:47C1037 (VER: 004)

Комплект:1

Примечание:

№ на схеме:5

Наименование:WINDOW GP

Каталожный номер:47C1240 (VER: 001)

Комплект:1

Примечание:

№ на схеме:6

Наименование:HANDRAIL

Каталожный номер:35A1305 (VER: 003)

Комплект:1

Примечание:

№ на схеме:7

Наименование:BOLT

Каталожный номер:00B0085 (VER: 000)

Комплект:16

Примечание:

№ на схеме:8

Наименование:WASHER

Каталожный номер:06B0006 (VER: 000)

Комплект:16

Примечание:

№ на схеме:9

Наименование:WASHER

Каталожный номер:06B0005 (VER: 000)

Комплект:16

Примечание:

№ на схеме:10

Наименование:EXPANDED RIVET

Каталожный номер:85A0118 (VER: 003)

Комплект:4

Примечание:

№ на схеме:11

Наименование:EXPANDED RIVET

Каталожный номер:85A0119 (VER: 003)

Комплект:4

Примечание:

№ на схеме:12

Наименование:DECORATION

Каталожный номер:85A1597 (VER: 002)

Комплект:1

Примечание:

№ на схеме:13

Наименование:HANDRAIL

Каталожный номер:35A1304 (VER: 003)

Комплект:1

Примечание:

№ на схеме:14

Наименование:RUBBER PLUG

Каталожный номер:84A1217 (VER: 002)

Комплект:6

Примечание:

№ на схеме:15

Наименование:HINGE

Каталожный номер:25C0427 (VER: 001)

Комплект:2

Примечание:

№ на схеме:16

Наименование:GREASE FITTING

Каталожный номер:10V0072 (VER: 000)

Комплект:2

Примечание:

№ на схеме:17

Наименование:BOOT

Каталожный номер:86A0258 (VER: 002)

Комплект:2

Примечание:

№ на схеме:18

Наименование:SHIM

Каталожный номер:10A5501 (VER: 001)

Комплект:1

Примечание:
