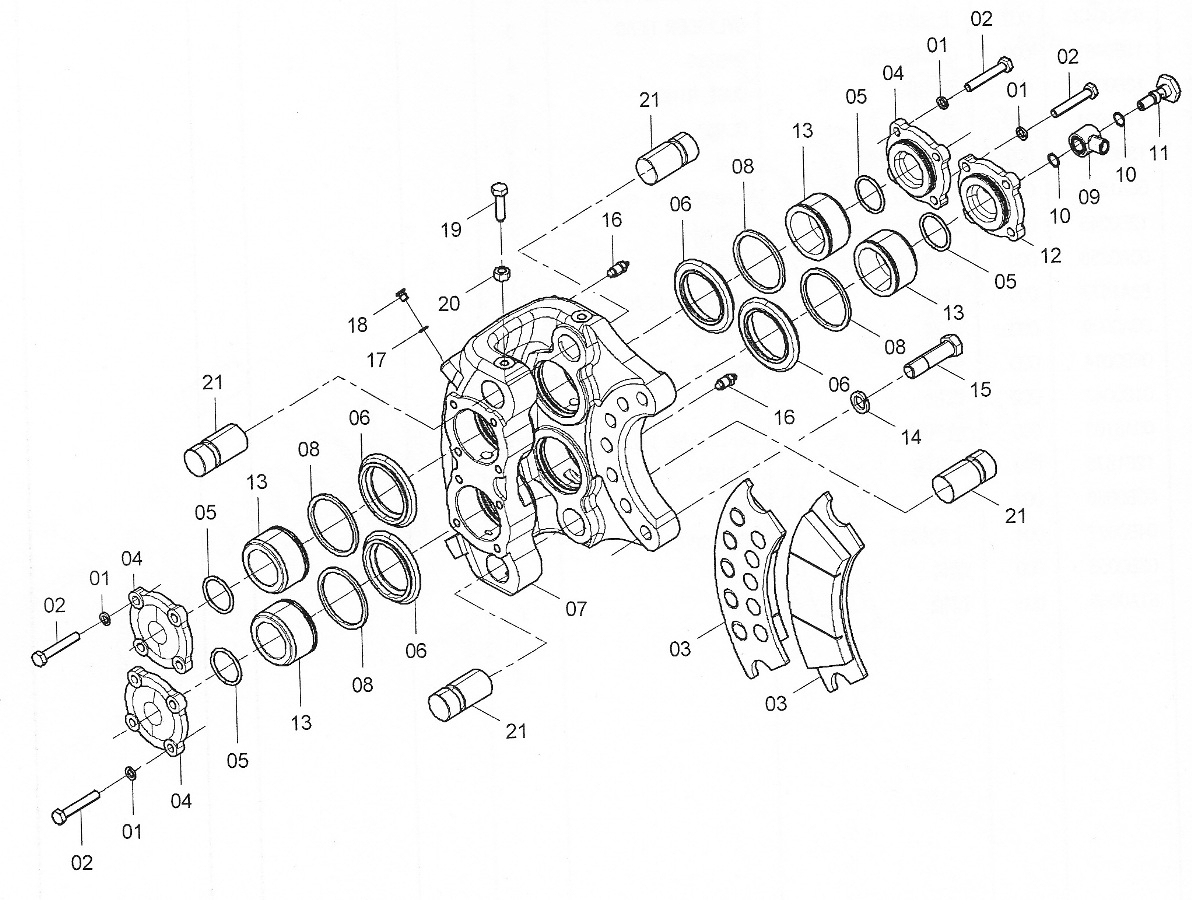

45C0632 000 CLAMP AS

← 45C0566 000 CLAMP AS 24D00D1 006 SPINDLE →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:WASHER

Каталожный номер:06B0002(VER: 000)

Комплект:16

Примечание:

№ на схеме:2

Наименование:BOLT

Каталожный номер:00B0019(VER: 000)

Комплект:16

Примечание:

№ на схеме:3

Наименование:FRICTION LINING AS

Каталожный номер:35C0025(VER: 002)

Комплект:2

Примечание:

№ на схеме:4

Наименование:CYLINDER HEAD

Каталожный номер:53A0043(VER: 002)

Комплект:3

Примечание:

№ на схеме:5

Наименование:0-RING

Каталожный номер:12B0481(VER: 000)

Комплект:4

Примечание:

№ на схеме:6

Наименование:DUST RING

Каталожный номер:13B0008(VER: 002)

Комплект:4

Примечание:

№ на схеме:7

Наименование:CLAMP

Каталожный номер:71A1094(VER: 000)

Комплект:1

Примечание:

№ на схеме:8

Наименование:SEAL

Каталожный номер:13B0108(VER: 003)

Комплект:4

Примечание:

№ на схеме:9

Наименование:CONNECTOR

Каталожный номер:00A1965(VER: 003)

Комплект:1

Примечание:

№ на схеме:10

Наименование:0-RING

Каталожный номер:12B0245(VER: 000)

Комплект:2

Примечание:

№ на схеме:11

Наименование:BOLT

Каталожный номер:00A0356(VER: 003)

Комплект:1

Примечание:

№ на схеме:12

Наименование:CYLINDER HEAD

Каталожный номер:53A1577(VER: 000)

Комплект:1

Примечание:

№ на схеме:13

Наименование:PISTON

Каталожный номер:50A0009(VER: 003)

Комплект:4

Примечание:

№ на схеме:14

Наименование:WASHER

Каталожный номер:06В0014(VER: 000)

Комплект:7

Примечание:

№ на схеме:15

Наименование:BOLT

Каталожный номер:01B0043(VER: 002)

Комплект:7

Примечание:

№ на схеме:16

Наименование:DEFLATING VALVE

Каталожный номер:00A6103(VER: 000)

Комплект:2

Примечание:

№ на схеме:17

Наименование:0-RING

Каталожный номер:12B1875(VER: 000)

Комплект:4

Примечание:

№ на схеме:18

Наименование:PLUG

Каталожный номер:03B0066(VER: 002)

Комплект:4

Примечание:

№ на схеме:19

Наименование:LOCK SCREW

Каталожный номер:04B0027(VER: 004)

Комплект:4

Примечание:

№ на схеме:20

Наименование:NUT

Каталожный номер:03B0053(VER: 000)

Комплект:4

Примечание:

№ на схеме:21

Наименование:PIN

Каталожный номер:61A0045(VER: 003)

Комплект:4

Примечание:
