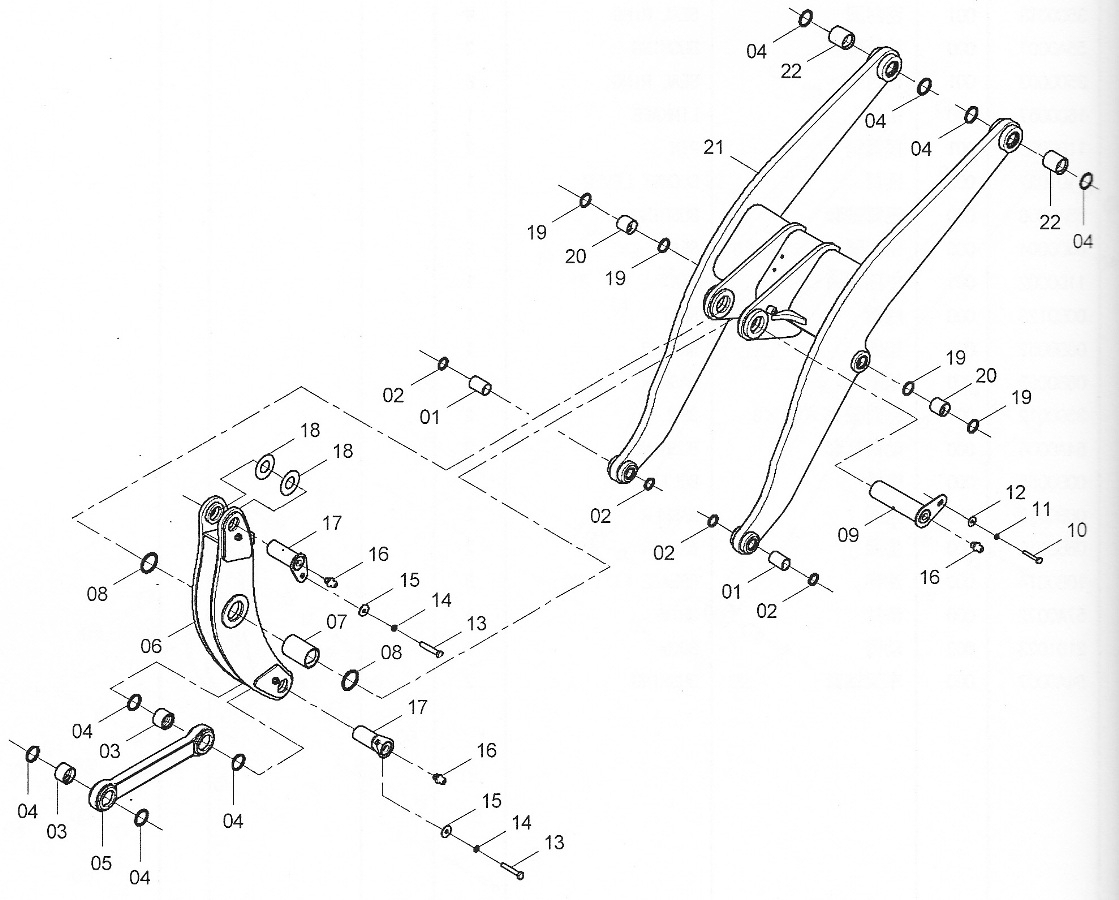

32E0264 000 WORK IMPLEMENT

← 32E1544 003 WORK IMPLEMENT SYSTEM 32E0384 000 BUCKET AS →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BUSHING

Каталожный номер:54A0008 (VER: 000)

Комплект:2

Примечание:

№ на схеме:2

Наименование:SEAL RING

Каталожный номер:35C0013 (VER: 001)

Комплект:4

Примечание:

№ на схеме:3

Наименование:BUSHING

Каталожный номер:55A0007 (VER: 000)

Комплект:2

Примечание:

№ на схеме:4

Наименование:SEAL RING

Каталожный номер:35C0003 (VER: 001)

Комплект:8

Примечание:

№ на схеме:5

Наименование:LINKAGE

Каталожный номер:16D0318 (VER: 000)

Комплект:1

Примечание:

№ на схеме:6

Наименование:LEVER

Каталожный номер:21D0204 (VER: 000)

Комплект:1

Примечание:

№ на схеме:7

Наименование:BUSHING

Каталожный номер:55A0008 (VER: 000)

Комплект:1

Примечание:

№ на схеме:8

Наименование:SEAL

Каталожный номер:35C0004 (VER: 000)

Комплект:2

Примечание:

№ на схеме:9

Наименование:PIN

Каталожный номер:11D0002 (VER: 001)

Комплект:1

Примечание:

№ на схеме:10

Наименование:BOLT

Каталожный номер:00B0123 (VER: 000)

Комплект:1

Примечание:

№ на схеме:11

Наименование:WASHER

Каталожный номер:06B0052 (VER: 000)

Комплект:1

Примечание:

№ на схеме:12

Наименование:WASHER

Каталожный номер:06B0068 (VER: 000)

Комплект:1

Примечание:

№ на схеме:13

Наименование:BOLT

Каталожный номер:00B0055 (VER: 000)

Комплект:2

Примечание:

№ на схеме:14

Наименование:WASHER

Каталожный номер:06В0019 (VER: 000)

Комплект:2

Примечание:

№ на схеме:15

Наименование:WASHER

Каталожный номер:06В0016 (VER: 000)

Комплект:2

Примечание:

№ на схеме:16

Наименование:GREASE FITTING

Каталожный номер:10B0014 (VER: 000)

Комплект:3

Примечание:

№ на схеме:17

Наименование:PIN

Каталожный номер:11D0003 (VER: 001)

Комплект:2

Примечание:

№ на схеме:18

Наименование:SHIM

Каталожный номер:57A0072 (VER: 000)

Комплект:1

Примечание:

№ на схеме:19

Наименование:SEAL

Каталожный номер:35C0012 (VER: 001)

Комплект:4

Примечание:

№ на схеме:20

Наименование:BUSHING

Каталожный номер:54A0006 (VER: 000)

Комплект:2

Примечание:

№ на схеме:21

Наименование:BOOM

Каталожный номер:21D0203 (VER: 000)

Комплект:1

Примечание:

№ на схеме:22

Наименование:BUSHING

Каталожный номер:54A0007 (VER: 000)

Комплект:2

Примечание:
