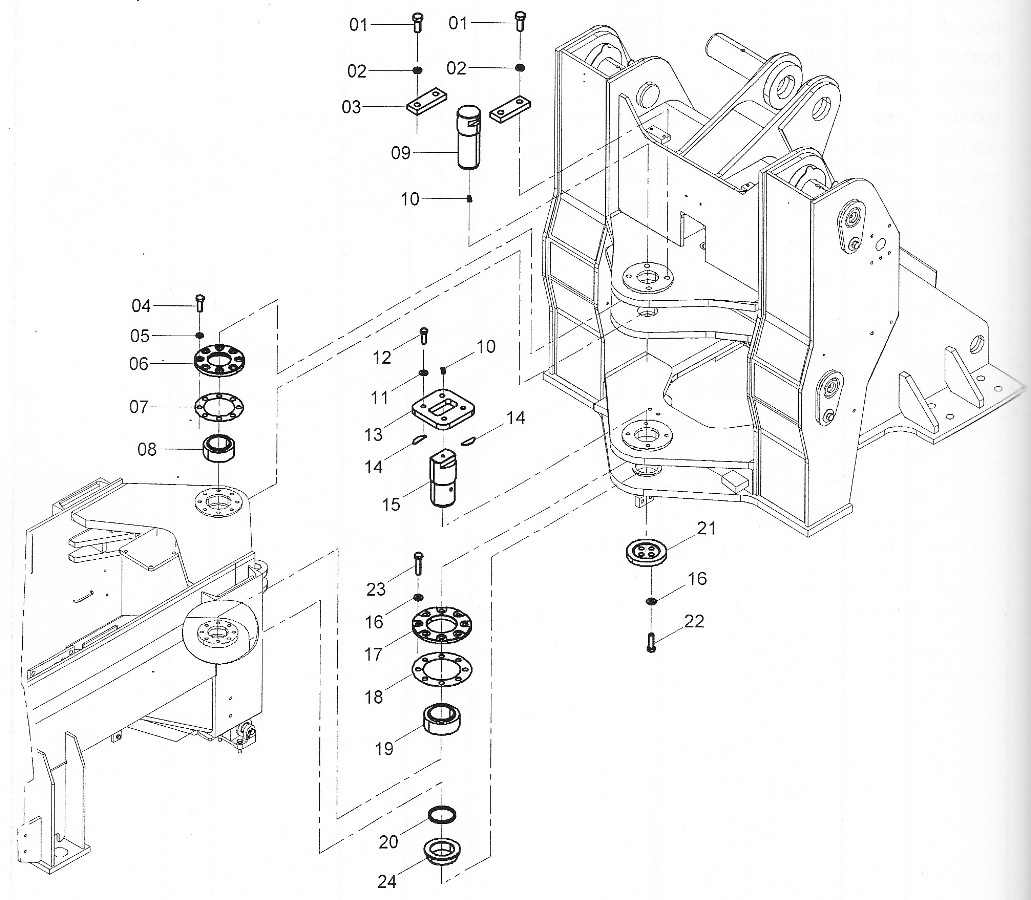

30E0805 005 ARTICULATED HITCH

← 00C2510 001 GREASE LINES 32E1553 002 WORK IMPLEMENT SYSTEM →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:00B0234 (VER: 000)

Комплект:4

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:06B0019 (VER: 000)

Комплект:4

Примечание:

№ на схеме:3

Наименование:STOP PLATE

Каталожный номер:16A0012 (VER: 000)

Комплект:2

Примечание:

№ на схеме:4

Наименование:BOLT

Каталожный номер:00B0095 (VER: 000)

Комплект:8

Примечание:

№ на схеме:5

Наименование:WASHER

Каталожный номер:06В0015 (VER: 001)

Комплект:8

Примечание:

№ на схеме:6

Наименование:CAP

Каталожный номер:53A0012 (VER: 001)

Комплект:1

Примечание:

№ на схеме:7

Наименование:SHIM

Каталожный номер:57A0015 (VER: 001)

Комплект:1

Примечание:

№ на схеме:8

Наименование:KNUCKLE BEARING

Каталожный номер:25B0001 (VER: 000)

Комплект:1

Примечание:

№ на схеме:9

Наименование:PIN

Каталожный номер:60А0014 (VER: 000)

Комплект:1

Примечание:

№ на схеме:10

Наименование:GREASE FITTING

Каталожный номер:10B0051 (VER: 000)

Комплект:2

Примечание:

№ на схеме:11

Наименование:HARD WASHER

Каталожный номер:06В0103 (VER: 001)

Комплект:4

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:0060375 (VER: 000)

Комплект:4

Примечание:

№ на схеме:13

Наименование:STOP PLATE

Каталожный номер:16A7224 (VER: 000)

Комплект:1

Примечание:

№ на схеме:14

Наименование:SHIM

Каталожный номер:23C0176 (VER: 000)

Комплект:2

Примечание:

№ на схеме:15

Наименование:LOWER PIN

Каталожный номер:60A2726 (VER: 000)

Комплект:1

Примечание:

№ на схеме:16

Наименование:WASHER

Каталожный номер:06B0177 (VER: 003)

Комплект:12

Примечание:

№ на схеме:17

Наименование:COVER

Каталожный номер:53A1035 (VER: 000)

Комплект:1

Примечание:

№ на схеме:18

Наименование:SHIM

Каталожный номер:28C0137 (VER: 000)

Комплект:1

Примечание:

№ на схеме:19

Наименование:KNUCKLE BEARING

Каталожный номер:25В00Э1 (VER: 000)

Комплект:1

Примечание:

№ на схеме:20

Наименование:SPACER SLEEVE

Каталожный номер:55A4478 (VER: 001)

Комплект:1

Примечание:

№ на схеме:21

Наименование:COVER

Каталожный номер:53A1441 (VER: 001)

Комплект:1

Примечание:

№ на схеме:22

Наименование:BOLT

Каталожный номер:0060246 (VER: 000)

Комплект:4

Примечание:

№ на схеме:23

Наименование:BOLT

Каталожный номер:00B0352 (VER: 000)

Комплект:8

Примечание:

№ на схеме:24

Наименование:BUSHING

Каталожный номер:55A4780 (VER: 000)

Комплект:1

Примечание:
