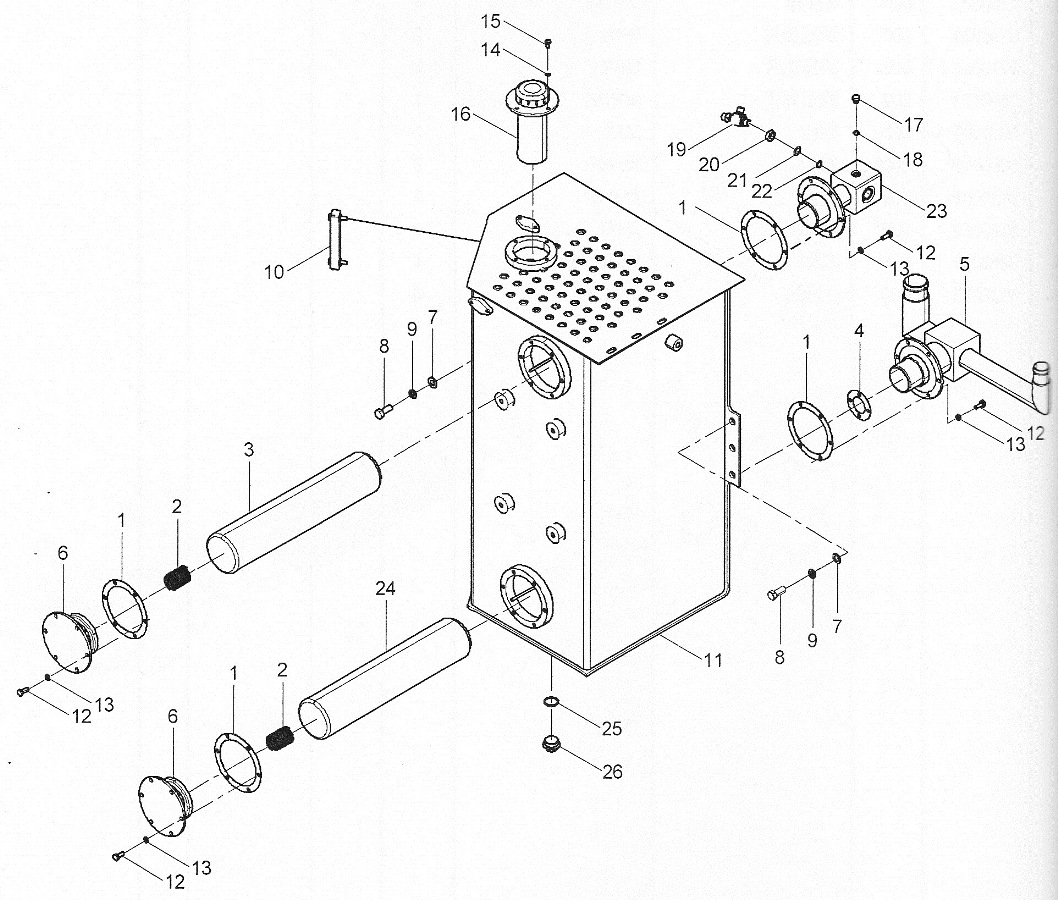

21C0494 004 HYDRAULIC OIL TANK

← 12C0014 001 PRESSURE REDUCING VALVE 24C0964 002 CONTROL LEVER AS →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:GASKET

Каталожный номер:80A0978 (VER: 000)

Комплект:4

Примечание:

№ на схеме:2

Наименование:SPRING

Каталожный номер:10B0025 (VER: 001)

Комплект:2

Примечание:

№ на схеме:3

Наименование:RETURN OIL FILTER

Каталожный номер:53C0005 (VER: 001)

Комплект:1

Примечание:

№ на схеме:4

Наименование:GASKET

Каталожный номер:80A0044 (VER: 000)

Комплект:1

Примечание:

№ на схеме:5

Наименование:FLANGE

Каталожный номер:15D0645 (VER: 000)

Комплект:1

Примечание:

№ на схеме:6

Наименование:SUPPORT

Каталожный номер:02D0027 (VER: 001)

Комплект:2

Примечание:

№ на схеме:7

Наименование:WASHER

Каталожный номер:06B0012 (VER: 000)

Комплект:6

Примечание:

№ на схеме:8

Наименование:BOLT

Каталожный номер:00B0014 (VER: 000)

Комплект:6

Примечание:

№ на схеме:9

Наименование:WASHER

Каталожный номер:06B0015 (VER: 001)

Комплект:6

Примечание:

№ на схеме:10

Наименование:DIPSTICK

Каталожный номер:44C0015 (VER: 001)

Комплект:1

Примечание:

№ на схеме:11

Наименование:HOUSING

Каталожный номер:04D1208 (VER: 003)

Комплект:1

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:00B0012 (VER: 000)

Комплект:24

Примечание:

№ на схеме:13

Наименование:WASHER

Каталожный номер:06B0002 (VER: 000)

Комплект:24

Примечание:

№ на схеме:14

Наименование:WASHER

Каталожный номер:06B0006 (VER: 000)

Комплект:4

Примечание:

№ на схеме:15

Наименование:BOLT

Каталожный номер:00B0007 (VER: 000 )

Комплект:4

Примечание:

№ на схеме:16

Наименование:AIR FILTER

Каталожный номер:39C0023 (VER: 001 )

Комплект:1

Примечание:

№ на схеме:17

Наименование:PLUG

Каталожный номер:03B0093 (VER: 002 )

Комплект:1

Примечание:

№ на схеме:18

Наименование:0-RING

Каталожный номер:12B0351 (VER: 000 )

Комплект:1

Примечание:

№ на схеме:19

Наименование:TEE

Каталожный номер:02A0013 (VER: 000 )

Комплект:1

Примечание:

№ на схеме:20

Наименование:NUT

Каталожный номер:03B0161 (VER: 000 )

Комплект:1

Примечание:

№ на схеме:21

Наименование:WASHER

Каталожный номер:06B0045 (VER: 002)

Комплект:1

Примечание:

№ на схеме:22

Наименование:0-RING

Каталожный номер:12B0356 (VER: 000 )

Комплект:1

Примечание:

№ на схеме:23

Наименование:CONNECTOR

Каталожный номер:15D0769 (VER: 001 )

Комплект:1

Примечание:

№ на схеме:24

Наименование:SUCTION STRAINER

Каталожный номер:53C0006 (VER: 001 )

Комплект:1

Примечание:

№ на схеме:25

Наименование:0-RING

Каталожный номер:12B0381 (VER: 000 )

Комплект:1

Примечание:

№ на схеме:26

Наименование:PLUG

Каталожный номер:03B0024 (VER: 002)

Комплект:1

Примечание:
