12C0011 001 SAFETY VAVLE

← 12C0017 001 SAFETY VALVE 12C0013 001 SAFETY VALVE →

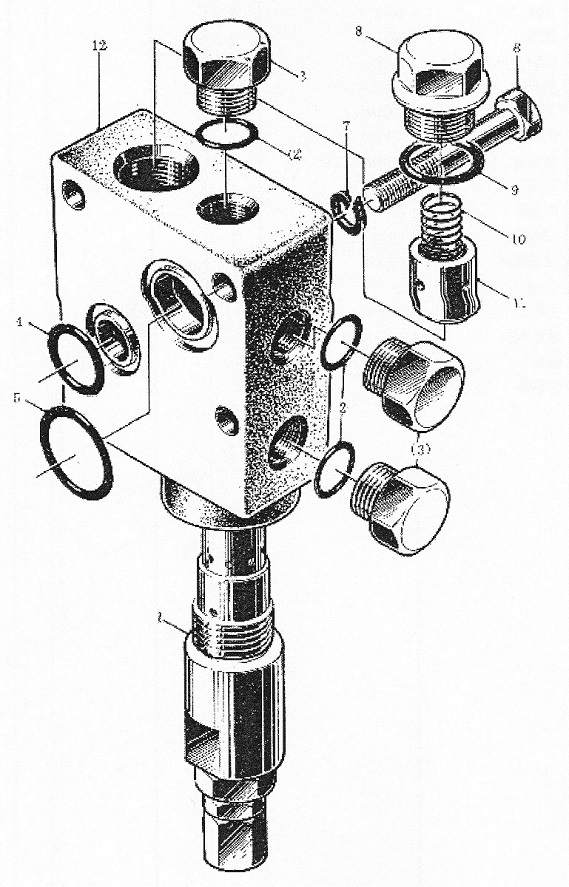

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:RELIEF VALVE

Каталожный номер:12C0012 (VER: 000)

Комплект:1

Примечание:

№ на схеме:2

Наименование:0-RING

Каталожный номер:12B0291 (VER: 000)

Комплект:2

Примечание:

№ на схеме:3

Наименование:PLUG

Каталожный номер:03B0072 (VER: 000)

Комплект:3

Примечание:

№ на схеме:4

Наименование:0-RING

Каталожный номер:12B0051 (VER: 000)

Комплект:1

Примечание:

№ на схеме:5

Наименование:0-RING

Каталожный номер:12B0251 (VER: 000)

Комплект:1

Примечание:

№ на схеме:6

Наименование:BOLT

Каталожный номер:01B0100 (VER: 000)

Комплект:4

Примечание:

№ на схеме:7

Наименование:WASHER

Каталожный номер:06B0002 (VER: 000)

Комплект:4

Примечание:

№ на схеме:8

Наименование:PLUG

Каталожный номер:03B0073 (VER: 003)

Комплект:1

Примечание:

№ на схеме:9

Наименование:0-RING

Каталожный номер:12B1578 (VER: 000)

Комплект:1

Примечание:

№ на схеме:10

Наименование:SPRING

Каталожный номер:75A0027 (VER: 001)

Комплект:1

Примечание:

№ на схеме:11

Наименование:SLIDE VALVE

Каталожный номер:78A0026 (VER: 001)

Комплект:1

Примечание:

№ на схеме:12

Наименование:VALVE BODY GROUP

Каталожный номер:52C0012 (VER: 000)

Комплект:1

Примечание:
