11C0718 002 GEAR SHIFT PUMP

← 42C0096 001 DIRECT DRIVE GP 15E0809 005 HYDRAULIC SYSTEM →

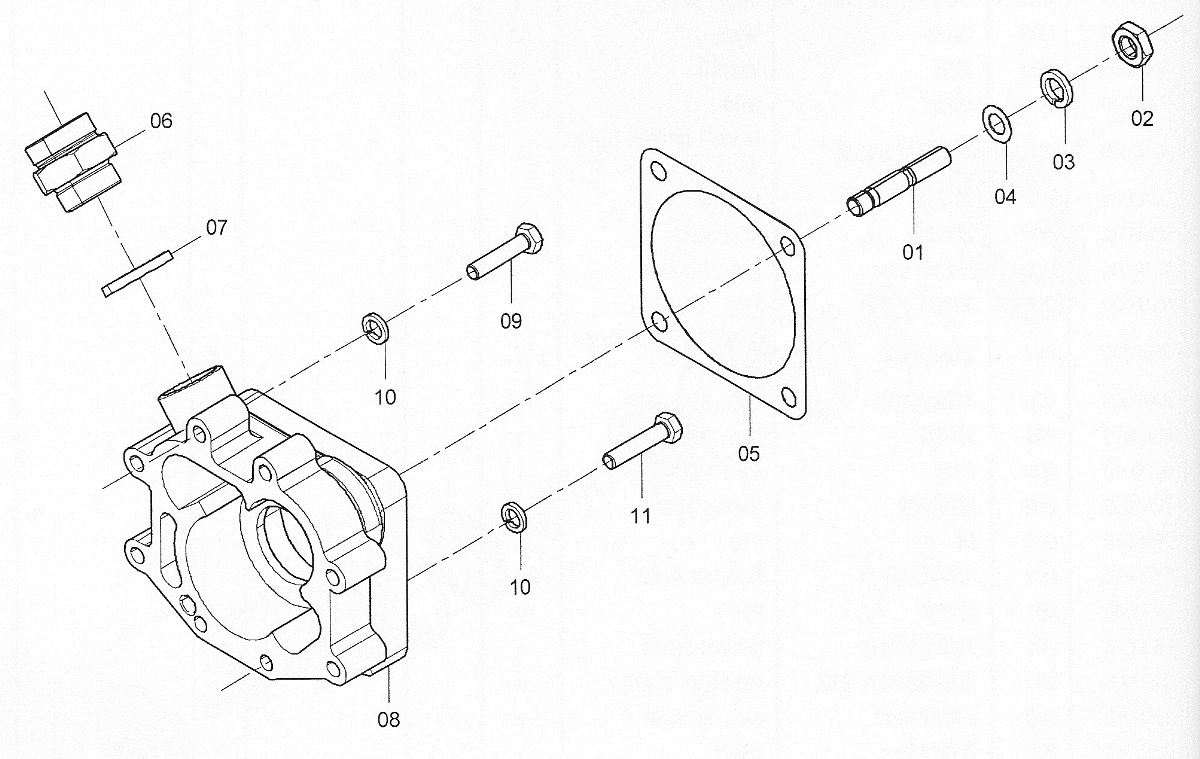

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:STUD

Каталожный номер:05B0024 (VER: 000)

Комплект:4

Примечание:

№ на схеме:02

Наименование:NUT

Каталожный номер:03B0173 (VER: 000)

Комплект:4

Примечание:

№ на схеме:03

Наименование:WASHER

Каталожный номер:06B0008 (VER: 000)

Комплект:4

Примечание:

№ на схеме:04

Наименование:WASHER

Каталожный номер:06B0020 (VER: 000)

Комплект:4

Примечание:

№ на схеме:05

Наименование:GASKET

Каталожный номер:80A0010 (VER: 003)

Комплект:1

Примечание:

№ на схеме:06

Наименование:CONNECTOR

Каталожный номер:00A3383 (VER: 001)

Комплект:1

Примечание:

№ на схеме:07

Наименование:WASHER

Каталожный номер:06B0293 (VER: 000)

Комплект:1

Примечание:

№ на схеме:08

Наименование:GEAR SHIR PUMP

Каталожный номер:11C0700 (VER: 001)

Комплект:1

Примечание:

№ на схеме:09

Наименование:BOLT

Каталожный номер:00B0064 (VER: 000)

Комплект:6

Примечание:

№ на схеме:10

Наименование:WASHER

Каталожный номер:06B0002 (VER: 000)

Комплект:8

Примечание:

№ на схеме:11

Наименование:BOLT

Каталожный номер:01B0033 (VER: 000)

Комплект:2

Примечание:
