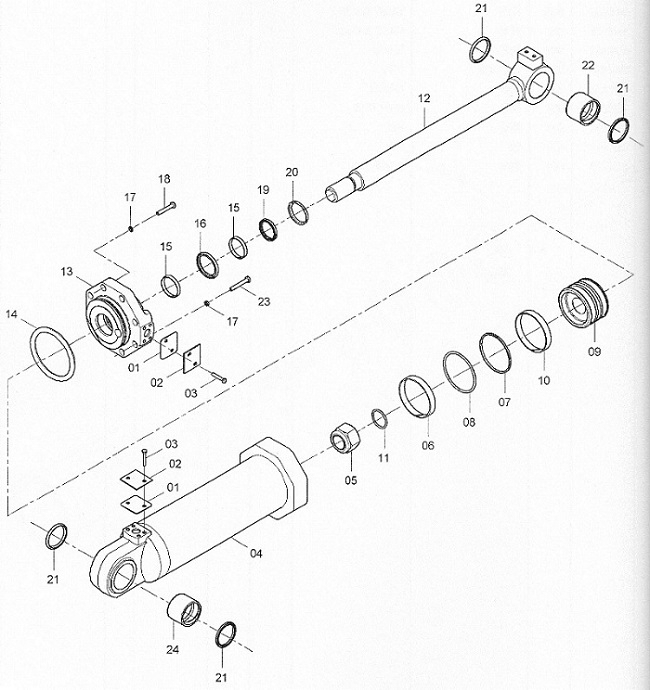

10C0009 001 TILTING CYLINDER

← 12C1008 001 CHECK VALVE 00C1485 001 TILTING CYLINDER LINES →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:0

Наименование:TOOL KIT

Каталожный номер:SP102902 (VER: )

Комплект:1

Примечание:

№ на схеме:1

Наименование:SHIM

Каталожный номер:81A0011 (VER: 001)

Комплект:2

Примечание:

№ на схеме:2

Наименование:CAP

Каталожный номер:21A0042 (VER: 001)

Комплект:2

Примечание:

№ на схеме:3

Наименование:BOLT

Каталожный номер:00B0011 (VER: 000)

Комплект:4

Примечание:

№ на схеме:4

Наименование:CYLINDER BODY

Каталожный номер:13D0577 (VER: 000)

Комплект:1

Примечание:

№ на схеме:5

Наименование:LOCKNUT

Каталожный номер:34C0021 (VER: 001)

Комплект:1

Примечание:

№ на схеме:6

Наименование:SUPPORT RING

Каталожный номер:80A0036 (VER: 000)

Комплект:2

Примечание:

№ на схеме:7

Наименование:FRICTION RING

Каталожный номер:80A0037 (VER: 000)

Комплект:1

Примечание:

№ на схеме:8

Наименование:0-RING

Каталожный номер:12B0085 (VER: 000)

Комплект:1

Примечание:

№ на схеме:9

Наименование:PISTON

Каталожный номер:50A0013 (VER: 000)

Комплект:1

Примечание:

№ на схеме:10

Наименование:SUPPORT RING

Каталожный номер:80A0041 (VER: 000)

Комплект:1

Примечание:

№ на схеме:11

Наименование:0-RING

Каталожный номер:12B0059 (VER: 000)

Комплект:1

Примечание:

№ на схеме:12

Наименование:PISTON ROD

Каталожный номер:14D0004 (VER: 002)

Комплект:1

Примечание:

№ на схеме:13

Наименование:CYLINDER HEAD

Каталожный номер:54A0028 (VER: 000)

Комплект:1

Примечание:

№ на схеме:14

Наименование:0-RING

Каталожный номер:12B0306 (VER: 000)

Комплект:1

Примечание:

№ на схеме:15

Наименование:SUPPORT RING

Каталожный номер:80A0040 (VER: 001)

Комплект:2

Примечание:

№ на схеме:16

Наименование:SEAL

Каталожный номер:13B0012 (VER: 001)

Комплект:1

Примечание:

№ на схеме:17

Наименование:WASHER

Каталожный номер:06B0052 (VER: 000)

Комплект:8

Примечание:

№ на схеме:18

Наименование:BOLT

Каталожный номер:01B0057 (VER: 000)

Комплект:6

Примечание:

№ на схеме:19

Наименование:Y-SEAL

Каталожный номер:13B0158 (VER: 001)

Комплект:1

Примечание:

№ на схеме:20

Наименование:DUST RING

Каталожный номер:13B0044 (VER: 000)

Комплект:1

Примечание:

№ на схеме:21

Наименование:SEAL RING

Каталожный номер:35C0003 (VER: 001)

Комплект:4

Примечание:

№ на схеме:22

Наименование:BUSHING

Каталожный номер:55A0089 (VER: 000)

Комплект:1

Примечание:

№ на схеме:23

Наименование:BOLT

Каталожный номер:01B0237 (VER: 000)

Комплект:2

Примечание:

№ на схеме:24

Наименование:BUSHING

Каталожный номер:55A0090 (VER: 001)

Комплект:1

Примечание:
