00C1487 002 CONTROL VALVE LINES

00C1487 002 CONTROL VALVE LINES

← 12C0013 001 SAFETY VALVE 00C1784 001 STEERING CYLINDER LINES →

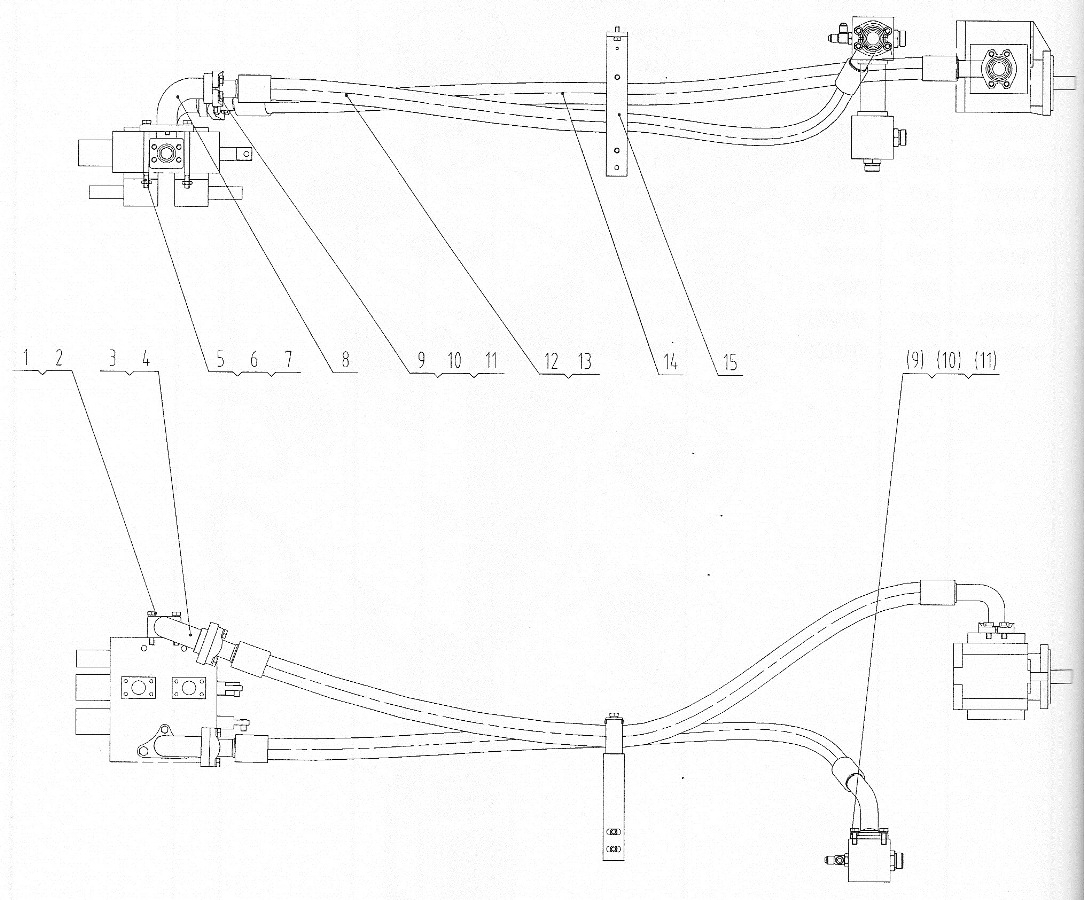

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:BOLT
Каталожный номер:01B0100 (VER: 000)
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:WASHER
Каталожный номер:06B0002 (VER: 000)
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:O-RING
Каталожный номер:12B0076 (VER: 000)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:TUBE AS
Каталожный номер:1005978 (VER: 000)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:NUT
Каталожный номер:03B0003 (VER: 000)
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:BOLT
Каталожный номер:01B0175 (VER: 000)
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:WASHER
Каталожный номер:06B0008 (VER: 000)
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:PIPE
Каталожный номер:02C0017 (VER: 001)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:SPLIT FLANGE
Каталожный номер:72A0041 (VER: 001)
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:BOLT
Каталожный номер:00B0025 (VER: 000)
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:WASHER
Каталожный номер:06B0013 (VER: 000)
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:O-RING
Каталожный номер:12B0302 (VER: 000)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:HOSE AS
Каталожный номер:07C2021 (VER: 002)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:HOSE
Каталожный номер:07C0009 (VER: 001)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:CLAMP
Каталожный номер:09C0779 (VER: 002)
Комплект:1
Примечание:
