00C1047 003 FRONT FRAME GREASE LINES

← 30E0507 007 FRONT FRAME AS 30E0936 001 REAR FRAME AS →

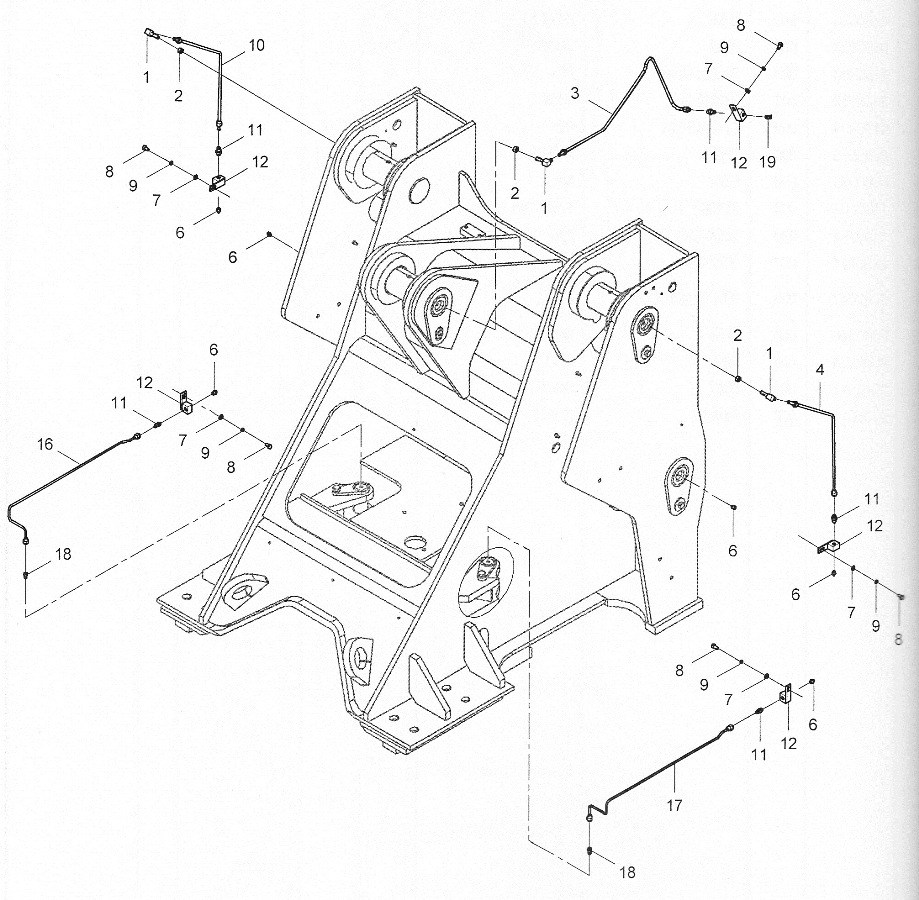

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ELBOW

Каталожный номер:01A0524 (VER: 000)

Комплект:3

Примечание:

№ на схеме:2

Наименование:NUT

Каталожный номер:03B0053 (VER: 000)

Комплект:3

Примечание:

№ на схеме:3

Наименование:OIL PIPE

Каталожный номер:01C0526 (VER: 002)

Комплект:1

Примечание:

№ на схеме:4

Наименование:TUBE AS

Каталожный номер:01C0243 (VER: 001)

Комплект:1

Примечание:

№ на схеме:5

Наименование:GREASE FITTING

Каталожный номер:10B0014 (VER: 000)

Комплект:6

Примечание:

№ на схеме:6

Наименование:WASHER

Каталожный номер:06B0005 (VER: 000)

Комплект:5

Примечание:

№ на схеме:7

Наименование:BOLT

Каталожный номер:00B0007 (VER: 000)

Комплект:5

Примечание:

№ на схеме:8

Наименование:WASHER

Каталожный номер:06B0006 (VER: 000)

Комплект:5

Примечание:

№ на схеме:9

Наименование:TUBE AS

Каталожный номер:01C0244 (VER: 002)

Комплект:1

Примечание:

№ на схеме:10

Наименование:CONNECTOR

Каталожный номер:00A0224 (VER: 001)

Комплект:5

Примечание:

№ на схеме:11

Наименование:CONNECTOR

Каталожный номер:15D0364 (VER: 001)

Комплект:5

Примечание:

№ на схеме:12

Наименование:TUBE

Каталожный номер:01C0001 (VER: 000)

Комплект:1

Примечание:

№ на схеме:13

Наименование:TUBE

Каталожный номер:01C0002 (VER: 001)

Комплект:1

Примечание:

№ на схеме:14

Наименование:CONNECTOR

Каталожный номер:00A0032 (VER: 001)

Комплект:4

Примечание:

№ на схеме:15

Наименование:GREASE FITTING

Каталожный номер:10B0051 (VER: 000)

Комплект:1

Примечание:
