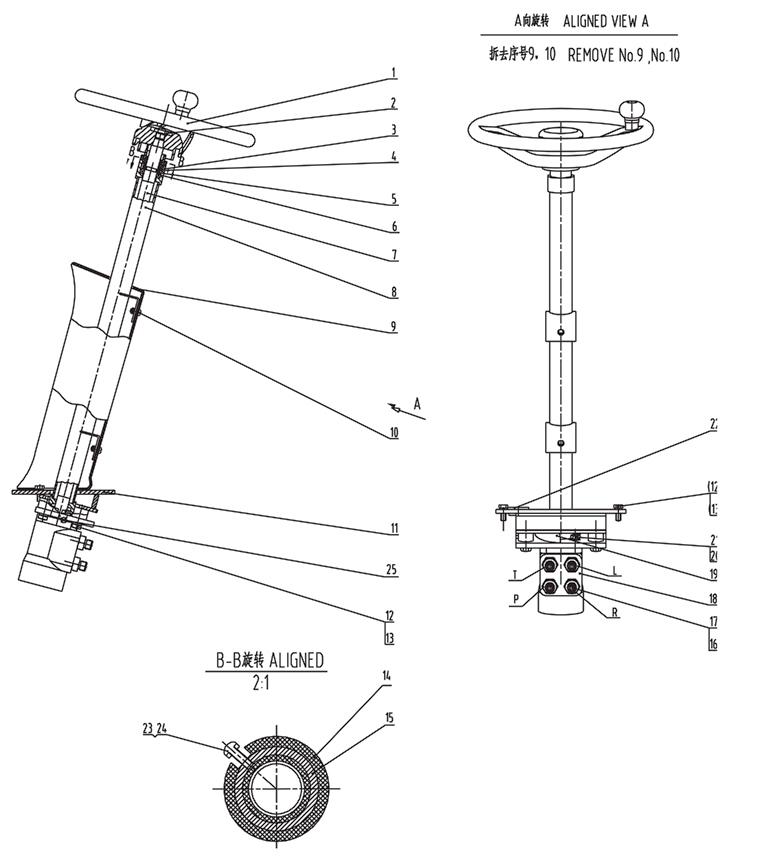

STEERING COLUMN AS 44C0668 002

← STEERING CONTROL LINES 00C1775 000 METERING PUMP 44C0005 000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:STEERING WHEEL

Каталожный номер:35C0087 (ver: 001)

Комплект:1

Примечание:

№ на схеме:2

Наименование:CONTACT

Каталожный номер:00A0255 (ver: 002)

Комплект:1

Примечание:

№ на схеме:3

Наименование:SNAP RING

Каталожный номер:56A0106 (ver: 000)

Комплект:1

Примечание:

№ на схеме:4

Наименование:SNAP RING

Каталожный номер:76A0040 (ver: 000)

Комплект:2

Примечание:

№ на схеме:5

Наименование:WASHER

Каталожный номер:56A0105 (ver: 000)

Комплект:1

Примечание:

№ на схеме:6

Наименование:BALL BEARING 1000905

Каталожный номер:21B0012 (ver: 000)

Комплект:1

Примечание:

№ на схеме:7

Наименование:STEERING SHAFT

Каталожный номер:16D1100 (ver: 000)

Комплект:1

Примечание:16D0175

№ на схеме:7

Наименование:STEERING SHAFT

Каталожный номер:16D0175 (ver: 001)

Комплект:1

Примечание:

№ на схеме:8

Наименование:BUSHING

Каталожный номер:10D7533 (ver: 000)

Комплект:1

Примечание:10D1517

№ на схеме:8

Наименование:BUSHING

Каталожный номер:10D1517 (ver: 000)

Комплект:1

Примечание:

№ на схеме:9

Наименование:PLATE

Каталожный номер:84A0525 (ver: 000)

Комплект:1

Примечание:

№ на схеме:10

Наименование:SCREW

Каталожный номер:04B0294 (ver: 000)

Комплект:2

Примечание:

№ на схеме:11

Наименование:BEARER

Каталожный номер:02D0798 (ver: 000)

Комплект:1

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:00B0017 (ver: 000)

Комплект:8

Примечание:

№ на схеме:13

Наименование:WASHER

Каталожный номер:06B0008 (ver: 000)

Комплект:8

Примечание:

№ на схеме:14

Наименование:INSULATING RING

Каталожный номер:80A0046 (ver: 001)

Комплект:1

Примечание:

№ на схеме:15

Наименование:RING

Каталожный номер:61A0061 (ver: 001)

Комплект:1

Примечание:

№ на схеме:16

Наименование:CONNECTOR

Каталожный номер:00A0076 (ver: 000)

Комплект:4

Примечание:

№ на схеме:17

Наименование:O-RING

Каталожный номер:12B1016 (ver: 000)

Комплект:4

Примечание:

№ на схеме:18

Наименование:METERING PUMP BZZ-125

Каталожный номер:44C0173 (ver: 000)

Комплект:1

Примечание:44C0005

№ на схеме:18

Наименование:METERING PUMP (S.C.: Z)

Каталожный номер:44C0005 (ver: 000)

Комплект:1

Примечание:

№ на схеме:19

Наименование:RUBBER RING

Каталожный номер:83A0123 (ver: 000)

Комплект:1

Примечание:

№ на схеме:20

Наименование:BOLT

Каталожный номер:00B0012 (ver: 000)

Комплект:4

Примечание:

№ на схеме:21

Наименование:WASHER

Каталожный номер:06B0002 (ver: 000)

Комплект:4

Примечание:

№ на схеме:22

Наименование:GROMMET

Каталожный номер:83A1120 (ver: 000)

Комплект:1

Примечание:83A0060

№ на схеме:22

Наименование:RUBBER RING

Каталожный номер:83A0060 (ver: 000)

Комплект:1

Примечание:

№ на схеме:23

Наименование:SCREW

Каталожный номер:04B0198 (ver: 000)

Комплект:1

Примечание:

№ на схеме:24

Наименование:WASHER

Каталожный номер:06B0097 (ver: 000)

Комплект:1

Примечание:

№ на схеме:25

Наименование:PLATE

Каталожный номер:82A1111 (ver: 000)

Комплект:1

Примечание:
