SAFETY VALVE 12C0011 001

← CONTROL VALVE AS 12C3016 000 SAFETY VALVE 12C0013 001 →

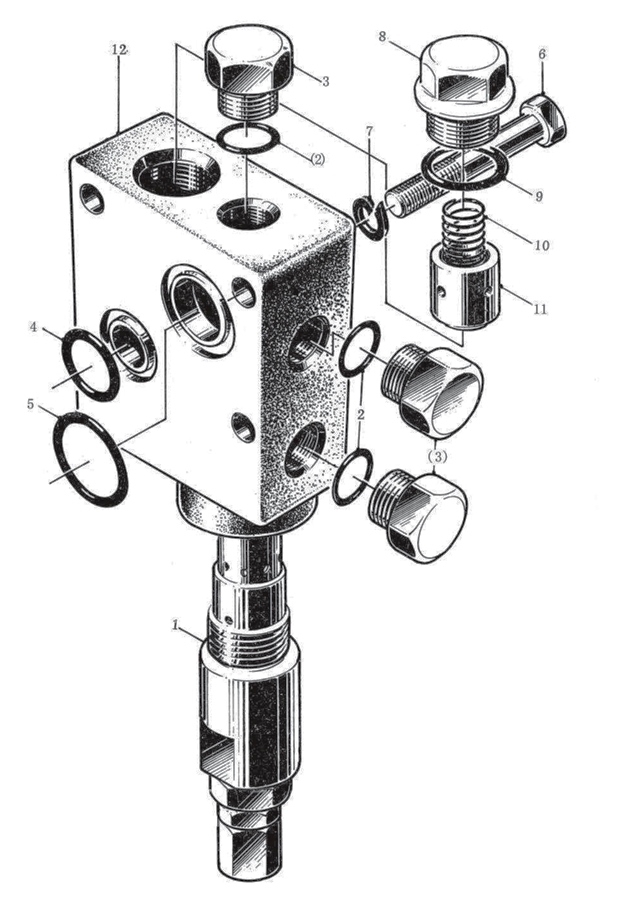

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:RELIEF VALVE

Каталожный номер:12C0012 (ver.: 000)

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-RING

Каталожный номер:12B0291 (ver.: 000)

Комплект:2

Примечание:

№ на схеме:3

Наименование:PLUG

Каталожный номер:03B0072 (ver.: 000)

Комплект:3

Примечание:

№ на схеме:4

Наименование:O-RING

Каталожный номер:12B0051 (ver.: 000)

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-RING

Каталожный номер:12B0251 (ver.: 000)

Комплект:1

Примечание:

№ на схеме:6

Наименование:BOLT

Каталожный номер:01B0100 (ver.: 000)

Комплект:4

Примечание:

№ на схеме:7

Наименование:WASHER

Каталожный номер:06B0002 (ver.: 000)

Комплект:4

Примечание:

№ на схеме:8

Наименование:PLUG

Каталожный номер:03B0073 (ver.: 001)

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-RING

Каталожный номер:12B1578 (ver.: 000)

Комплект:1

Примечание:

№ на схеме:10

Наименование:SPRING

Каталожный номер:75A0027 (ver.: 000)

Комплект:1

Примечание:

№ на схеме:11

Наименование:SLIDE VALVE

Каталожный номер:78A0026 (ver.: 000)

Комплект:1

Примечание:

№ на схеме:12

Наименование:VALVE BODY GROUP

Каталожный номер:52C0012 (ver.: 000)

Комплект:1

Примечание:
