PLATFORM AS 46C3693 004

← DOME LIGHT WIRING 46C4915 000 PLATFORM 46C3692 000 →

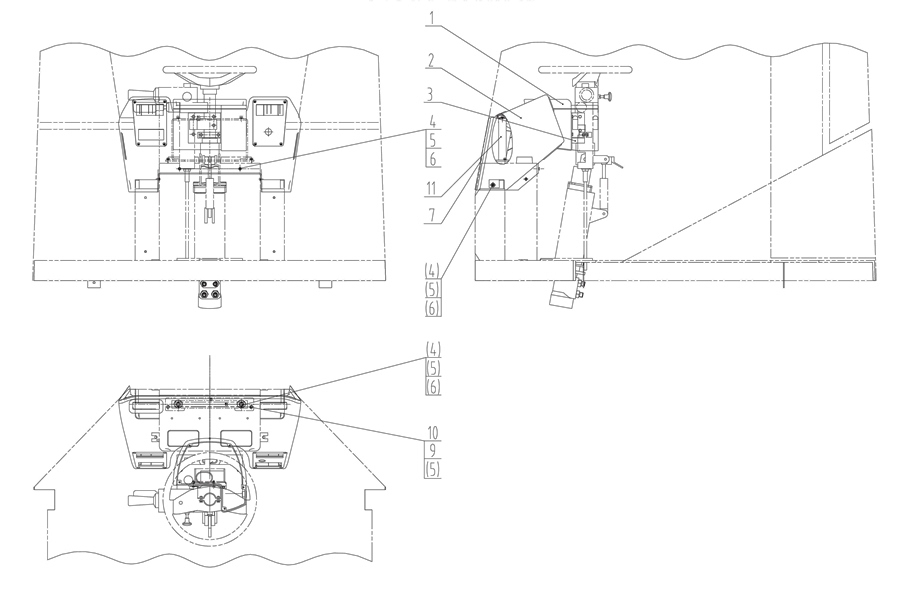

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BASE

Каталожный номер:46C2435 (ver: 000)

Комплект:1

Примечание:

№ на схеме:2

Наименование:PLATFORM (S.C.: Z)

Каталожный номер:46C3692 (ver: 000)

Комплект:1

Примечание:

№ на схеме:3

Наименование:BRACKET

Каталожный номер:46C3548 (ver: 001)

Комплект:1

Примечание:

№ на схеме:4

Наименование:BOLT

Каталожный номер:00B0022 (ver: 000)

Комплект:8

Примечание:

№ на схеме:5

Наименование:WASHER

Каталожный номер:06B0003 (ver: 000)

Комплект:10

Примечание:

№ на схеме:6

Наименование:WASHER

Каталожный номер:06B0139 (ver: 000)

Комплект:8

Примечание:

№ на схеме:7

Наименование:SEAL

Каталожный номер:84A1349 (ver: 001)

Комплект:1

Примечание:

№ на схеме:9

Наименование:WASHER

Каталожный номер:06B0024 (ver: 000)

Комплект:2

Примечание:

№ на схеме:10

Наименование:BOLT

Каталожный номер:00B0010 (ver: 000)

Комплект:2

Примечание:

№ на схеме:11

Наименование:BRACKET

Каталожный номер:00D4234 (ver: 001)

Комплект:1

Примечание:
