GEARBOX&TORQUE CONVERTER LINES 05E0270(A)

GEARBOX&TORQUE CONVERTER LINES 05E0270(A)

← GEARBOX&TORQUE CONVERTER LINES 05E0270 000 GEARBOX&TORQUE CONVERTER LINES 05E0270(B) →

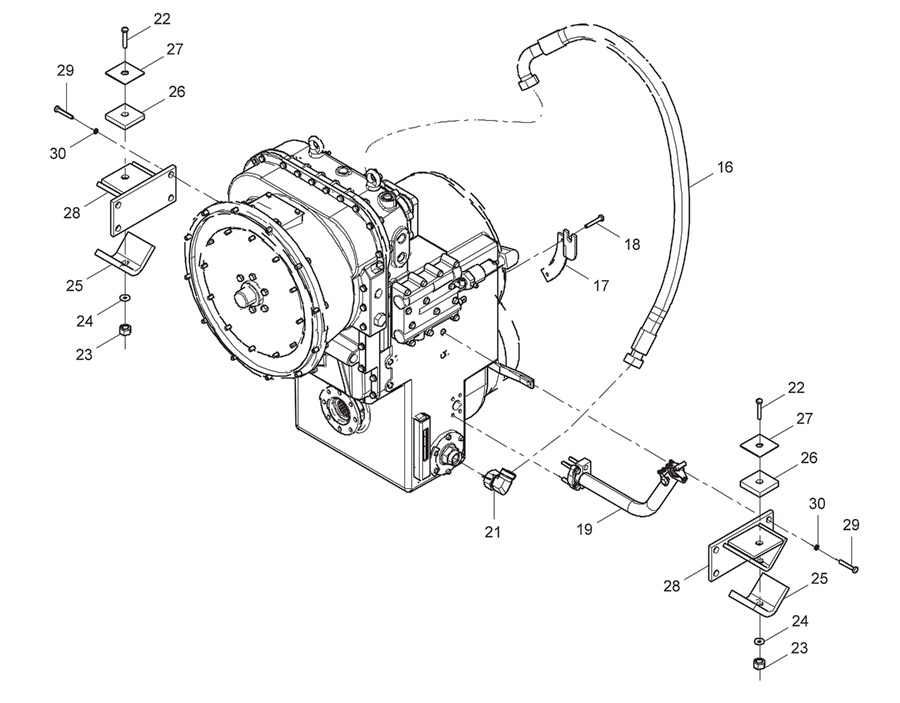

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:16
Наименование:HOSE AS
Каталожный номер:07C1584 (ver: 001)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:BRACKET
Каталожный номер:22A1605 (ver: 001)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:BOLT
Каталожный номер:00B0002 (ver: 000)
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:FIILLER TUBE
Каталожный номер:02C0911 (ver: 000)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:CONNECTOR
Каталожный номер:31C0173 (ver: 003)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:BOLT
Каталожный номер:01B0298 (ver: 000)
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:LOCKNUT
Каталожный номер:03B0205 (ver: 001)
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:WASHER
Каталожный номер:06B0016 (ver: 000)
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:CUSHION
Каталожный номер:17B0019 (ver: 000)
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:CUSHION
Каталожный номер:17B0017 (ver: 000)
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:SHIM
Каталожный номер:12A0004 (ver: 000)
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:BRACKET
Каталожный номер:05D0001 (ver: 000)
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:BOLT
Каталожный номер:00B0016 (ver: 000)
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:WASHER
Каталожный номер:06B0014 (ver: 000)
Комплект:8
Примечание:
