FENDER-RH 43E0332 003

← FENDER-LH 43E0331 003 REARVIEW MIRROR AS 41E0157 000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

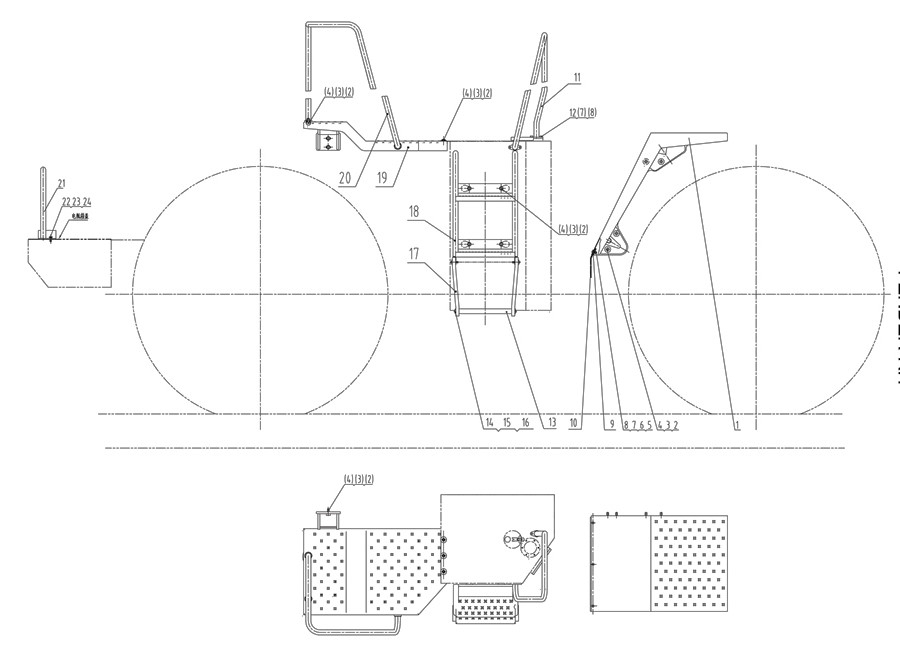

№ на схеме:1

Наименование:FENDER

Каталожный номер:40D0233 (ver.: 001)

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT

Каталожный номер:00B0035 (ver.: 000)

Комплект:16

Примечание:

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0008 (ver.: 000)

Комплект:16

Примечание:

№ на схеме:4

Наименование:WASHER

Каталожный номер:06B0059 (ver.: 000)

Комплект:16

Примечание:

№ на схеме:5

Наименование:BOLT

Каталожный номер:00B0085 (ver.: 000)

Комплект:3

Примечание:

№ на схеме:6

Наименование:NUT

Каталожный номер:03B0021 (ver.: 000)

Комплект:3

Примечание:

№ на схеме:7

Наименование:WASHER

Каталожный номер:06B0006 (ver.: 000)

Комплект:7

Примечание:

№ на схеме:8

Наименование:WASHER

Каталожный номер:06B0086 (ver.: 000)

Комплект:7

Примечание:

№ на схеме:9

Наименование:PLATE

Каталожный номер:10A0859 (ver.: 001)

Комплект:1

Примечание:

№ на схеме:10

Наименование:RUBBER PLATE

Каталожный номер:82A0182 (ver.: 001)

Комплект:1

Примечание:

№ на схеме:11

Наименование:HANDRAIL

Каталожный номер:41D0455 (ver.: 000)

Комплект:1

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:00B0075 (ver.: 000)

Комплект:4

Примечание:

№ на схеме:13

Наименование:STEP

Каталожный номер:20A3498 (ver.: 003)

Комплект:1

Примечание:

№ на схеме:14

Наименование:PLATE

Каталожный номер:11A0223 (ver.: 002)

Комплект:4

Примечание:

№ на схеме:15

Наименование:NUT

Каталожный номер:03B0053 (ver.: 000)

Комплект:8

Примечание:

№ на схеме:16

Наименование:BOLT

Каталожный номер:00B0029 (ver.: 000)

Комплект:8

Примечание:

№ на схеме:17

Наименование:ADHESIVE TAPE

Каталожный номер:84A1229 (ver.: 001)

Комплект:2

Примечание:

№ на схеме:18

Наименование:LADDER

Каталожный номер:41D0359 (ver.: 001)

Комплект:1

Примечание:

№ на схеме:19

Наименование:FENDER-RH

Каталожный номер:40D0611 (ver.: 001)

Комплект:1

Примечание:

№ на схеме:20

Наименование:GUARDRAIL

Каталожный номер:41D0502 (ver.: 000)

Комплект:1

Примечание:

№ на схеме:21

Наименование:BRACKET-RH

Каталожный номер:00D5293 (ver.: 000)

Комплект:1

Примечание:

№ на схеме:22

Наименование:BOLT

Каталожный номер:00B0019 (ver.: 000)

Комплект:2

Примечание:

№ на схеме:23

Наименование:WASHER

Каталожный номер:06B0002 (ver.: 000)

Комплект:2

Примечание:

№ на схеме:24

Наименование:WASHER

Каталожный номер:06B0001 (ver.: 000)

Комплект:2

Примечание:
