CONTROL LEVER AS 24C0964 000

← HYDRAULIC OIL TANK 21C0494 002 PUMP AS 44C0852 000 →

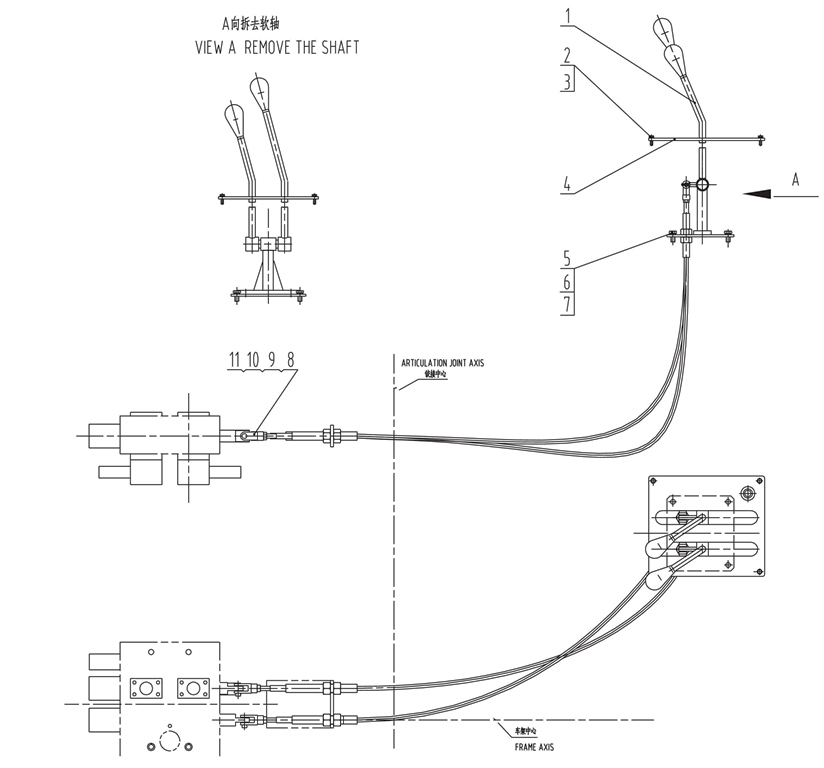

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CONTROL LEVER AS

Каталожный номер:54C0096 (ver.: 000)

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT

Каталожный номер:00B0010 (ver.: 000)

Комплект:4

Примечание:

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0024 (ver.: 000)

Комплект:4

Примечание:

№ на схеме:4

Наименование:COVER

Каталожный номер:38C0317 (ver.: 000)

Комплект:1

Примечание:

№ на схеме:5

Наименование:BOLT

Каталожный номер:00B0012 (ver.: 000)

Комплект:4

Примечание:

№ на схеме:6

Наименование:WASHER

Каталожный номер:06B0001 (ver.: 000)

Комплект:4

Примечание:

№ на схеме:7

Наименование:WASHER

Каталожный номер:06B0002 (ver.: 000)

Комплект:4

Примечание:

№ на схеме:8

Наименование:WASHER

Каталожный номер:06B0007 (ver.: 000)

Комплект:2

Примечание:

№ на схеме:9

Наименование:PIN

Каталожный номер:08B0080 (ver.: 000)

Комплект:2

Примечание:

№ на схеме:10

Наименование:PIN

Каталожный номер:08B0022 (ver.: 001)

Комплект:2

Примечание:

№ на схеме:11

Наименование:FORK

Каталожный номер:73A0008 (ver.: 002)

Комплект:2

Примечание:
