CONTROL BOX 47C0108 002

CONTROL BOX 47C0108 002

← DOOR-RH 47C1291 002 CAB GUARD AS 41E0152 001 →

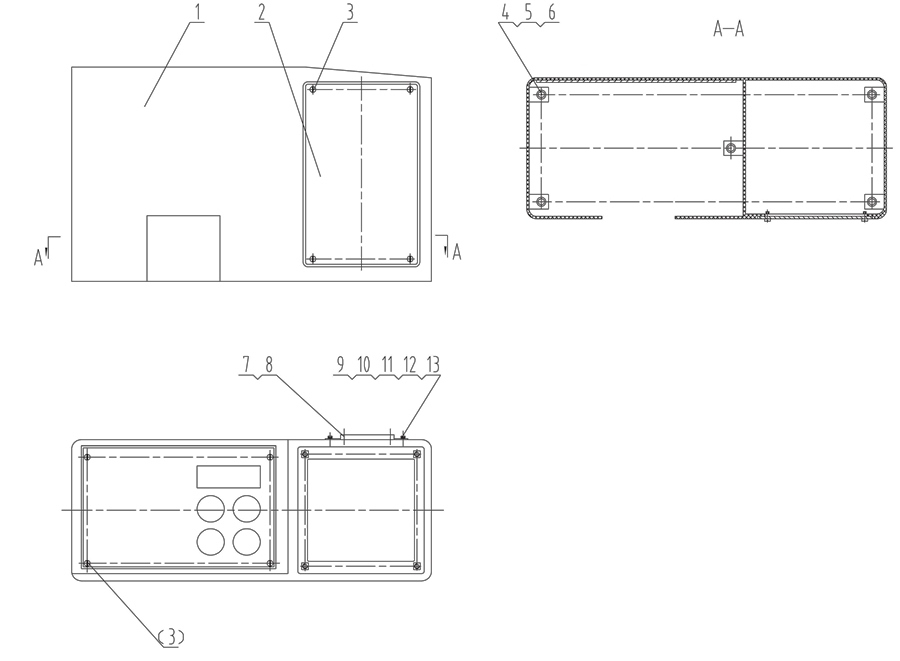

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:CONTROL BOX
Каталожный номер:34C0147 (ver.: 007)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:PLATE
Каталожный номер:86A0083 (ver.: 001)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:SCREW
Каталожный номер:04B0256 (ver.: 000)
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:BOLT
Каталожный номер:00B0085 (ver.: 000)
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:WASHER
Каталожный номер:06B0005 (ver.: 000)
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:WASHER
Каталожный номер:06B0006 (ver.: 000)
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:ASH TRAY
Каталожный номер:47C0381 (ver.: 000)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:SCREW
Каталожный номер:04B0182 (ver.: 000)
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:PLATE
Каталожный номер:10A3992 (ver.: 000)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:BOLT
Каталожный номер:00B0023 (ver.: 000)
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:WASHER
Каталожный номер:06B0003 (ver.: 000)
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:WASHER
Каталожный номер:06B0024 (ver.: 000)
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:NUT
Каталожный номер:03B0036 (ver.: 000)
Комплект:4
Примечание:
