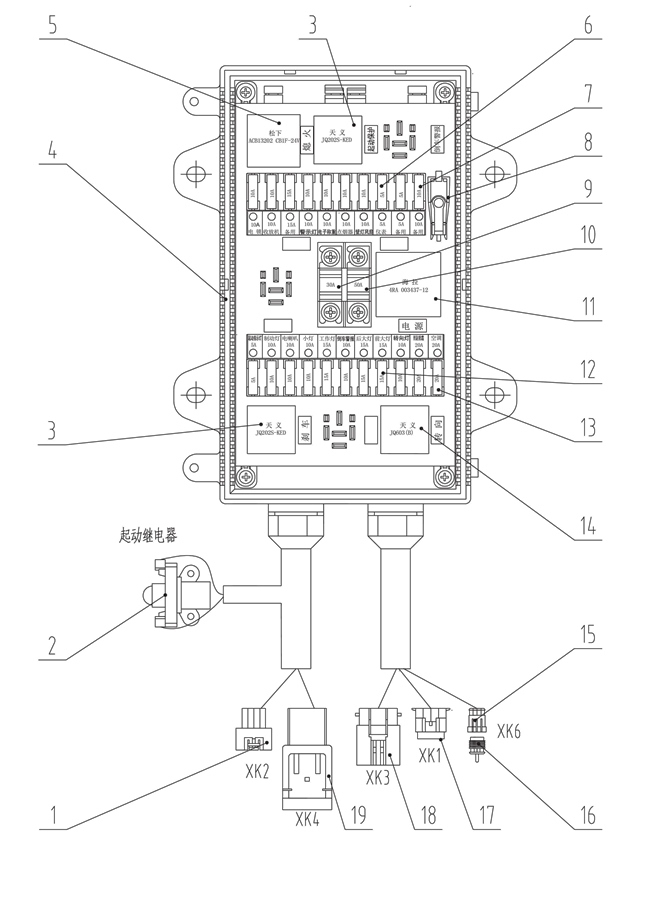

CONTROL BOX 46C4806 002

← CAB WIRING 46C4805 000 LIGHT GROUP 46C5378 000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PLUG

Каталожный номер:36B0371 (ver: 001)

Комплект:1

Примечание:

№ на схеме:2

Наименование:RELAY

Каталожный номер:31B0237 (ver: 000)

Комплект:1

Примечание:31B0011

№ на схеме:2

Наименование:RELAY

Каталожный номер:31B0011 (ver: 001)

Комплект:1

Примечание:

№ на схеме:3

Наименование:CONTROL RELAY

Каталожный номер:31B0059 (ver: 001)

Комплект:2

Примечание:

№ на схеме:4

Наименование:HOUSING&HARNESS

Каталожный номер:46C2560 (ver: 000)

Комплект:1

Примечание:

№ на схеме:5

Наименование:RELAY

Каталожный номер:31B0186 (ver: 000)

Комплект:1

Примечание:31B0095

№ на схеме:5

Наименование:RELAY

Каталожный номер:31B0095 (ver: 000)

Комплект:1

Примечание:

№ на схеме:6

Наименование:FUSE

Каталожный номер:37B0044 (ver: 002)

Комплект:3

Примечание:

№ на схеме:7

Наименование:FUSE

Каталожный номер:37B0030 (ver: 001)

Комплект:12

Примечание:

№ на схеме:8

Наименование:CLAMP

Каталожный номер:86A0159 (ver: 000)

Комплект:3

Примечание:

№ на схеме:9

Наименование:FUSE

Каталожный номер:37B0776 (ver: 000)

Комплект:1

Примечание:36B0072

№ на схеме:9

Наименование:FUSE

Каталожный номер:37B0772 (ver: 000)

Комплект:1

Примечание:

№ на схеме:10

Наименование:FUSE

Каталожный номер:37B0935 (ver: 001)

Комплект:1

Примечание:36C0348

№ на схеме:10

Наименование:FUSE

Каталожный номер:37B0348 (ver: 001)

Комплект:1

Примечание:

№ на схеме:11

Наименование:RELAY

Каталожный номер:31B0094 (ver: 001)

Комплект:1

Примечание:

№ на схеме:12

Наименование:FUSE

Каталожный номер:37B0062 (ver: 001)

Комплект:4

Примечание:

№ на схеме:13

Наименование:FUSE

Каталожный номер:36B0073 (ver: 001)

Комплект:2

Примечание:

№ на схеме:14

Наименование:FLASH RELAY

Каталожный номер:31B0005 (ver: 001)

Комплект:1

Примечание:

№ на схеме:15

Наименование:PLUG

Каталожный номер:36B0652 (ver: 000)

Комплект:1

Примечание:

№ на схеме:16

Наименование:SOCKET

Каталожный номер:36B0651 (ver: 000)

Комплект:1

Примечание:

№ на схеме:17

Наименование:SOCKET

Каталожный номер:36B0372 (ver: 001)

Комплект:1

Примечание:

№ на схеме:18

Наименование:SOCKET

Каталожный номер:36B0302 (ver: 002)

Комплект:1

Примечание:

№ на схеме:19

Наименование:PLUG

Каталожный номер:36B0654 (ver: 000)

Комплект:1

Примечание:
