BRAKE SYSTEM 20E0472 000

BRAKE SYSTEM 20E0472 000

← SAFETY VALVE 12C0017 000 ASSISTOR & LINES 00C2516 003 →

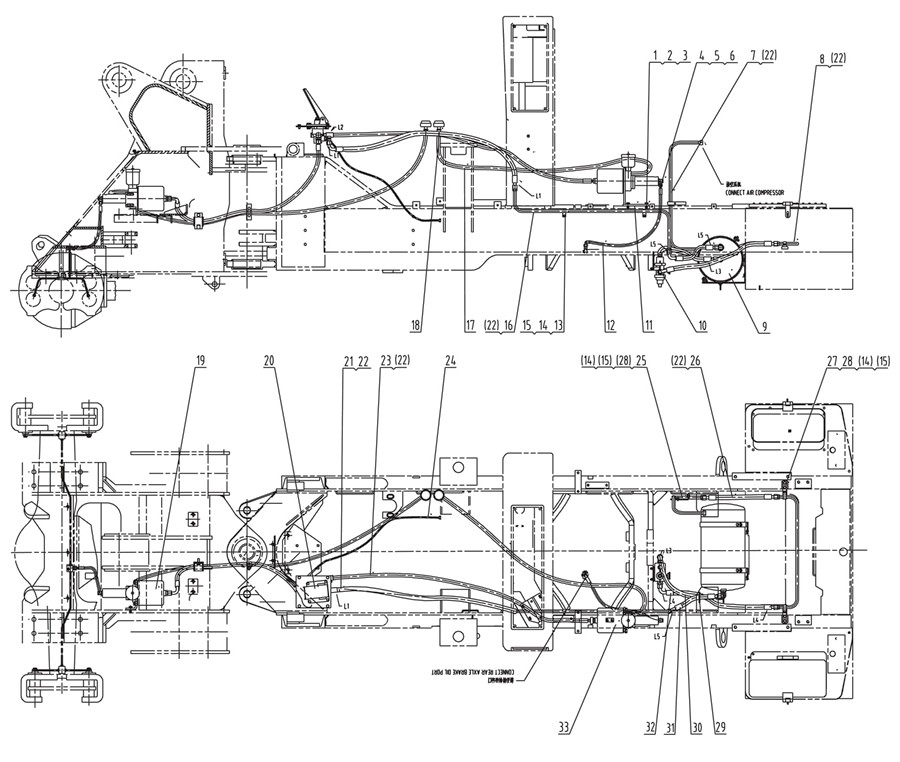

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:BOLT
Каталожный номер:00B0038 (ver.: 000)
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:WASHER
Каталожный номер:06B0013 (ver.: 000)
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:WASHER
Каталожный номер:06B0009 (ver.: 000)
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:BOLT
Каталожный номер:01B0244 (ver.: 003)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:O-RING
Каталожный номер:12B0356 (ver.: 000)
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:CONNECTOR
Каталожный номер:03A0067 (ver.: 002)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:TUBE AS
Каталожный номер:10D5606 (ver.: 001)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:TUBE AS
Каталожный номер:10D5781 (ver.: 001)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:AIR RESERVOIR (S.C:Z)
Каталожный номер:13C0373 (ver.: 000)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:COMBINATION VALVE(S.C:Z)
Каталожный номер:13C0374 (ver.: 001)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:BRACKET
Каталожный номер:00D9207 (ver.: 002)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:HOSE AS
Каталожный номер:05C4954 (ver.: 00)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:BOLT
Каталожный номер:00B0007 (ver.: 000)
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:CLAMP
Каталожный номер:20A9537 (ver.: 000)
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:WASHER
Каталожный номер:06B0006 (ver.: 000)
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:TUBE AS
Каталожный номер:10D5473 (ver.: 001)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:HOSE
Каталожный номер:30A1910 (ver.: 000)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:CLAMP
Каталожный номер:09C0235 (ver.: 001)
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:ASSISTOR & LINES (S.C:Z)
Каталожный номер:00C2516 (ver.: 003)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:BRAKE VALVE AS
Каталожный номер:13C0515 (ver.: 001)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:HOSE
Каталожный номер:04C0314 (ver.: 001)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:WASHER
Каталожный номер:06B0117 (ver.: 000)
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:HOSE
Каталожный номер:03C0002 (ver.: 001)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:NYLON HOSE
Каталожный номер:11B0011 (ver.: 002)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:PLATE
Каталожный номер:22A4273 (ver.: 003)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:HOSE AS
Каталожный номер:04C0421 (ver.: 00)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:PLATE
Каталожный номер:14A9143 (ver.: 000)
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:BOLT
Каталожный номер:00B0075 (ver.: 000)
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:NYLON STRAP
Каталожный номер:37B0004 (ver.: 001)
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:HOSE AS
Каталожный номер:04C0419 (ver.: 000)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:HOSE AS
Каталожный номер:04C0443 (ver.: 000)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:HOSE AS
Каталожный номер:04C0420
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:ASSISTOR
Каталожный номер:13C0514 (ver.: 000)
Комплект:1
Примечание:
