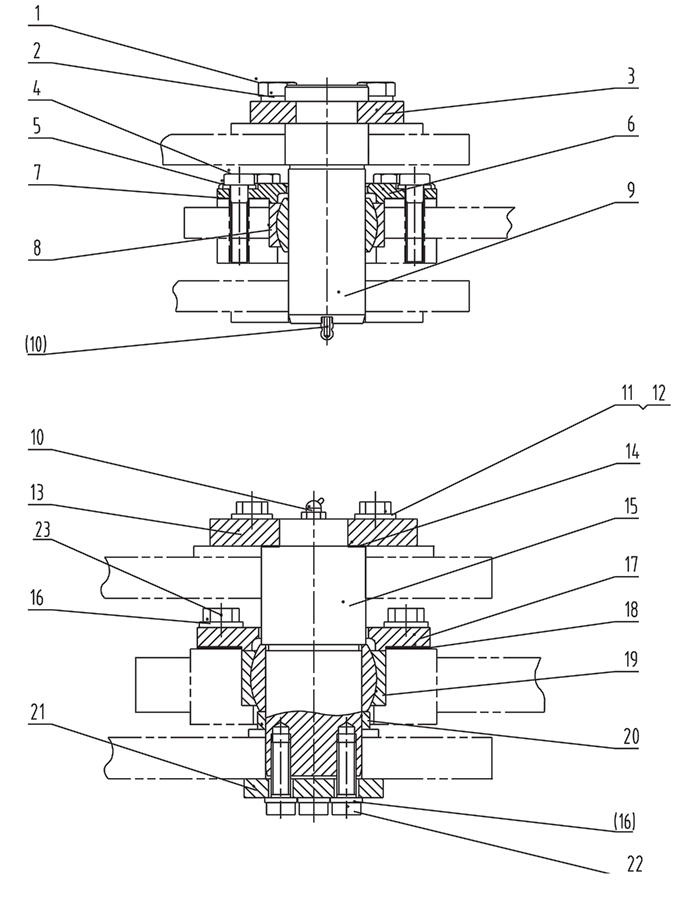

ARTICULATED HITCH 30E0805 003

← GREASE LINES 00C2510 000 WORK IMPLEMENT SYSTEM 32E1544 002 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:00B0234 (ver.: 000)

Комплект:4

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:06B0019 (ver.: 000)

Комплект:4

Примечание:

№ на схеме:3

Наименование:STOP PLATE

Каталожный номер:16A0012 (ver.: 000)

Комплект:2

Примечание:

№ на схеме:4

Наименование:BOLT

Каталожный номер:00B0095 (ver.: 000)

Комплект:8

Примечание:

№ на схеме:5

Наименование:WASHER

Каталожный номер:06B0015 (ver.: 000)

Комплект:8

Примечание:

№ на схеме:6

Наименование:CAP

Каталожный номер:53A0012 (ver.: 001)

Комплект:1

Примечание:

№ на схеме:7

Наименование:SHIM

Каталожный номер:57A0015 (ver.: 001)

Комплект:1

Примечание:

№ на схеме:8

Наименование:KNUCKLE BEARING

Каталожный номер:25B0001 (ver.: 000)

Комплект:1

Примечание:

№ на схеме:9

Наименование:PIN

Каталожный номер:60A0014 (ver.: 000)

Комплект:1

Примечание:

№ на схеме:10

Наименование:GREASE FITTING

Каталожный номер:10B0051 (ver.: 000)

Комплект:2

Примечание:

№ на схеме:11

Наименование:HARD WASHER

Каталожный номер:06B0103 (ver.: 000)

Комплект:4

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:00B0375 (ver.: 000)

Комплект:4

Примечание:

№ на схеме:13

Наименование:STOP PLATE

Каталожный номер:16A7224 (ver.: 000)

Комплект:1

Примечание:

№ на схеме:14

Наименование:SHIM

Каталожный номер:28C0176 (ver.: 000)

Комплект:2

Примечание:

№ на схеме:15

Наименование:LOWER PIN

Каталожный номер:60A2726 (ver.: 000)

Комплект:1

Примечание:

№ на схеме:16

Наименование:WASHER

Каталожный номер:06B0177 (ver.: 003)

Комплект:12

Примечание:

№ на схеме:17

Наименование:COVER

Каталожный номер:53A1035 (ver.: 000)

Комплект:1

Примечание:

№ на схеме:18

Наименование:SHIM

Каталожный номер:28C0137 (ver.: 000)

Комплект:1

Примечание:

№ на схеме:19

Наименование:KNUCKLE BEARING

Каталожный номер:25B0091 (ver.: 000)

Комплект:1

Примечание:

№ на схеме:20

Наименование:SPACER SLEEVE

Каталожный номер:55A4478 (ver.: 001)

Комплект:1

Примечание:

№ на схеме:21

Наименование:COVER

Каталожный номер:53A1441 (ver.: 000)

Комплект:1

Примечание:

№ на схеме:22

Наименование:BOLT

Каталожный номер:00B0246 (ver.: 000)

Комплект:4

Примечание:

№ на схеме:23

Наименование:BOLT

Каталожный номер:00B0352 (ver.: 000)

Комплект:8

Примечание:
