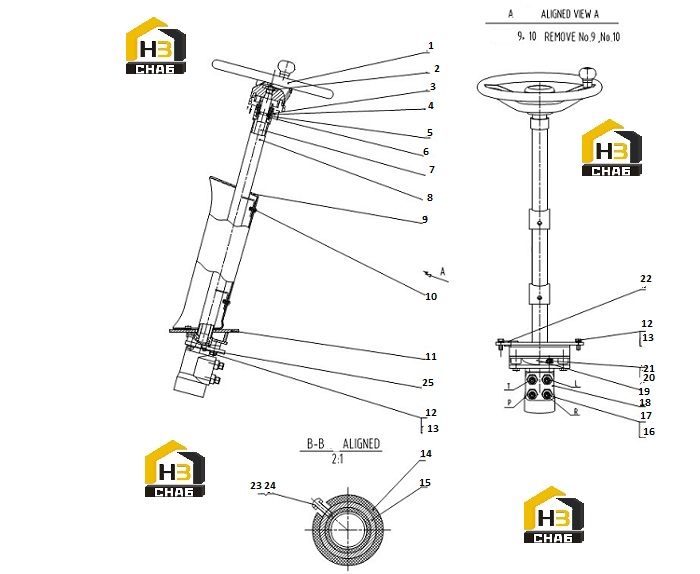

Узел рулевого механизма 44c0668 002

← Линия рулевого управления 00c1775 000 Насос дозирующий 44c0005 000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:STEERING WHEEL

Каталожный номер:35C0087

Комплект:1

Примечание:

№ на схеме:2

Наименование:CONTACT

Каталожный номер:00A0255

Комплект:1

Примечание:

№ на схеме:3

Наименование:SNAP RING

Каталожный номер:56A0106

Комплект:1

Примечание:

№ на схеме:4

Наименование:SNAP RING

Каталожный номер:76A0040

Комплект:2

Примечание:

№ на схеме:5

Наименование:WASHER

Каталожный номер:56A0105

Комплект:1

Примечание:

№ на схеме:6

Наименование:BALL BEARING

Каталожный номер:21B0012

Комплект:1

Примечание:1000905

№ на схеме:7

Наименование:STEERING SHAFT

Каталожный номер:16D1100

Комплект:1

Примечание:16D0175

№ на схеме:7

Наименование:STEERING SHAFT

Каталожный номер:16D0175

Комплект:1

Примечание:

№ на схеме:8

Наименование:BUSHING

Каталожный номер:10D7533

Комплект:1

Примечание:10D1517

№ на схеме:8

Наименование:BUSHING

Каталожный номер:10D1517

Комплект:1

Примечание:

№ на схеме:9

Наименование:PLATE

Каталожный номер:84A0525

Комплект:1

Примечание:

№ на схеме:10

Наименование:SCREW

Каталожный номер:04B0294

Комплект:2

Примечание:

№ на схеме:11

Наименование:BEARER

Каталожный номер:02D0798

Комплект:1

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:00B0017

Комплект:8

Примечание:

№ на схеме:13

Наименование:WASHER

Каталожный номер:06B0008

Комплект:8

Примечание:

№ на схеме:14

Наименование:INSULATING RING

Каталожный номер:80A0046

Комплект:1

Примечание:

№ на схеме:15

Наименование:RING

Каталожный номер:61A0061

Комплект:1

Примечание:

№ на схеме:16

Наименование:CONNECTOR

Каталожный номер:00A0076

Комплект:4

Примечание:

№ на схеме:17

Наименование:O-RING

Каталожный номер:12B1016

Комплект:4

Примечание:

№ на схеме:18

Наименование:METERING PUMP

Каталожный номер:44C0173

Комплект:1

Примечание:BZZ-125 44C0005

№ на схеме:18

Наименование:METERING PUMP

Каталожный номер:44C0005

Комплект:1

Примечание:Z

№ на схеме:19

Наименование:RUBBER RING

Каталожный номер:83A0123

Комплект:1

Примечание:

№ на схеме:20

Наименование:BOLT

Каталожный номер:00B0012

Комплект:4

Примечание:

№ на схеме:21

Наименование:WASHER

Каталожный номер:06B0002

Комплект:4

Примечание:

№ на схеме:22

Наименование:GROMMET

Каталожный номер:83A1120

Комплект:1

Примечание:83A0060

№ на схеме:22

Наименование:RUBBER RING

Каталожный номер:83A0060

Комплект:1

Примечание:

№ на схеме:23

Наименование:SCREW

Каталожный номер:04B0198

Комплект:1

Примечание:

№ на схеме:24

Наименование:WASHER

Каталожный номер:06B0097

Комплект:1

Примечание:

№ на схеме:25

Наименование:PLATE

Каталожный номер:82A1111

Комплект:1

Примечание:
