Трубопровод клапана усилителя потока 00c1780 001

Трубопровод клапана усилителя потока 00c1780 001

← Цилиндр рулевого управления 10c0114 001 Клапан усилителя потока 12c2394 004 →

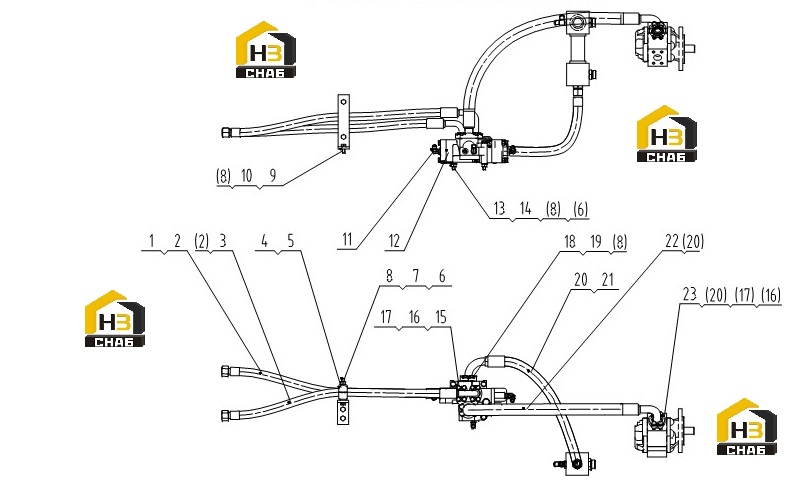

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:HOSE AS
Каталожный номер:06C8349
Комплект:1
Примечание:06C4570
0 ₽
шт
№ на схеме:1
Наименование:HOSE AS
Каталожный номер:06C4570
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:O-RING
Каталожный номер:12B0251
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:HOSE AS
Каталожный номер:06C8350
Комплект:1
Примечание:06C4571
0 ₽
шт
№ на схеме:3
Наименование:HOSE AS
Каталожный номер:06C4571
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:CLAMP
Каталожный номер:09C0110
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:PLATE
Каталожный номер:20A1710
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:NUT
Каталожный номер:03B0003
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:BOLT
Каталожный номер:01B0217
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:WASHER
Каталожный номер:06B0008
Комплект:15
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:BOLT
Каталожный номер:00B0011
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:BRACKET
Каталожный номер:23A6597
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:CONNECTOR
Каталожный номер:31C0005
Комплект:3
Примечание:Z
0 ₽
шт
№ на схеме:12
Наименование:FLOW ANPLIFYING VAVLE
Каталожный номер:12C2394
Комплект:1
Примечание:Z
0 ₽
шт
№ на схеме:13
Наименование:BOLT
Каталожный номер:01B0283
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:WASHER
Каталожный номер:06B0007
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:PLATE
Каталожный номер:72A0027
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:WASHER
Каталожный номер:06B0002
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:BOLT
Каталожный номер:00B0019
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:PLATE
Каталожный номер:72A0010
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:BOLT
Каталожный номер:00B0017
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:O-RING
Каталожный номер:12B0287
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:HOSE AS
Каталожный номер:07C1582
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:HOSE AS
Каталожный номер:07C1581
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:SPLIT FLANGE
Каталожный номер:72A0035
Комплект:1
Примечание:
