Система гидравлическая 15e0809 003

Система гидравлическая 15e0809 003

← Насос переключения передач 11c0718 002 Трубопровод распределительного клапана 00c1487 001 →

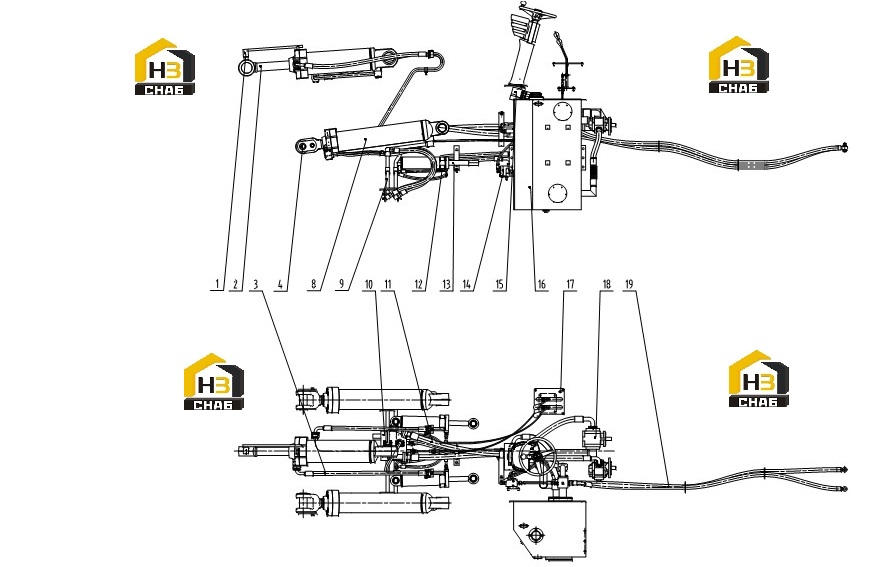

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:BUCKET POSITIONER
Каталожный номер:44C0002
Комплект:1
Примечание:Z
0 ₽
шт
№ на схеме:2
Наименование:TILTING CYLINDER
Каталожный номер:10C0009
Комплект:1
Примечание:Z
0 ₽
шт
№ на схеме:3
Наименование:TILTING CYLINDER LINES
Каталожный номер:00C1485
Комплект:1
Примечание:Z
0 ₽
шт
№ на схеме:4
Наименование:GREASE FITTING
Каталожный номер:10B0014
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:BOOM CYLINDER
Каталожный номер:10C0007
Комплект:2
Примечание:Z
0 ₽
шт
№ на схеме:9
Наименование:BOOM CYLINDER LINES
Каталожный номер:00C1520
Комплект:1
Примечание:S/N 255700-UP 00C1783
0 ₽
шт
№ на схеме:9
Наименование:BOOM CYLINDER LINES
Каталожный номер:00C1783
Комплект:1
Примечание:S/N -255769
0 ₽
шт
№ на схеме:10
Наименование:CONTROL VALVE
Каталожный номер:12C3016
Комплект:1
Примечание:12C0016
0 ₽
шт
№ на схеме:10
Наименование:CONTROL VALVE
Каталожный номер:12C0016
Комплект:1
Примечание:Z
0 ₽
шт
№ на схеме:11
Наименование:CONTROL VALVE LINES
Каталожный номер:00C1487
Комплект:1
Примечание:Z
0 ₽
шт
№ на схеме:12
Наименование:STEERING CYLINDER LINES
Каталожный номер:00C1784
Комплект:1
Примечание:Z
0 ₽
шт
№ на схеме:13
Наименование:STEERING CYLINDER
Каталожный номер:10C0114
Комплект:2
Примечание:Z
0 ₽
шт
№ на схеме:14
Наименование:FLOW AMPLIFYING VALVE LINES
Каталожный номер:00C1780
Комплект:1
Примечание:Z
0 ₽
шт
№ на схеме:15
Наименование:STEERING CONTROL LINES
Каталожный номер:00C1775
Комплект:1
Примечание:Z
0 ₽
шт
№ на схеме:16
Наименование:HYDRAULIC OIL TANK
Каталожный номер:21C0494
Комплект:1
Примечание:Z
0 ₽
шт
№ на схеме:17
Наименование:CONTROL LEVER AS
Каталожный номер:24C0964
Комплект:1
Примечание:Z
0 ₽
шт
№ на схеме:18
Наименование:PUMP AS
Каталожный номер:44C0852
Комплект:1
Примечание:Z
0 ₽
шт
№ на схеме:19
Наименование:COOLER LINES
Каталожный номер:00C1779
Комплект:1
Примечание:Z
