Резервуар воздушный 13c0373 000

← Соединитель регулируемый 32c0395 001 Клапан комбинированный 13c0374 001 →

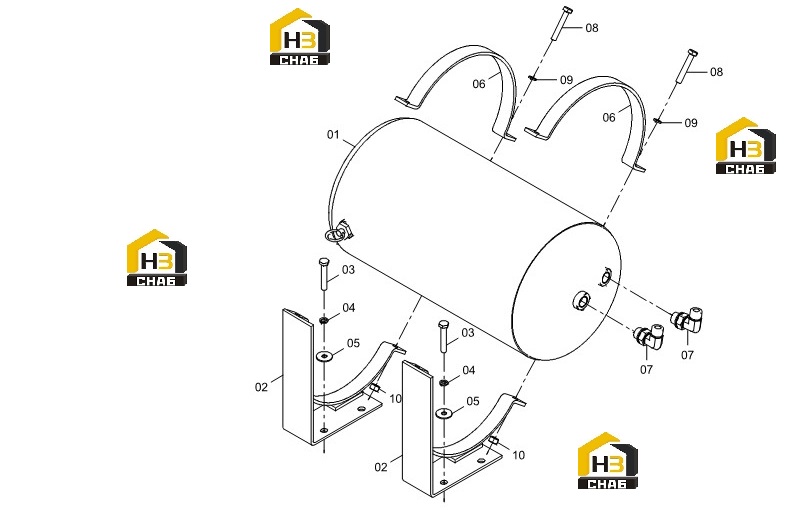

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AIR RESERVOIR

Каталожный номер:13C0003

Комплект:1

Примечание:Z

№ на схеме:2

Наименование:RETAINING RING

Каталожный номер:00D0084

Комплект:2

Примечание:

№ на схеме:3

Наименование:BOLT

Каталожный номер:00B0031

Комплект:4

Примечание:

№ на схеме:4

Наименование:WASHER

Каталожный номер:06B0006

Комплект:4

Примечание:

№ на схеме:5

Наименование:WASHER

Каталожный номер:06B0007

Комплект:4

Примечание:

№ на схеме:6

Наименование:RING

Каталожный номер:22A0020

Комплект:2

Примечание:

№ на схеме:7

Наименование:ELBOW

Каталожный номер:31C0522

Комплект:2

Примечание:

№ на схеме:8

Наименование:BOLT

Каталожный номер:00B0019

Комплект:4

Примечание:

№ на схеме:9

Наименование:WASHER

Каталожный номер:06B0002

Комплект:4

Примечание:

№ на схеме:10

Наименование:NUT

Каталожный номер:03B0053

Комплект:4

Примечание:
