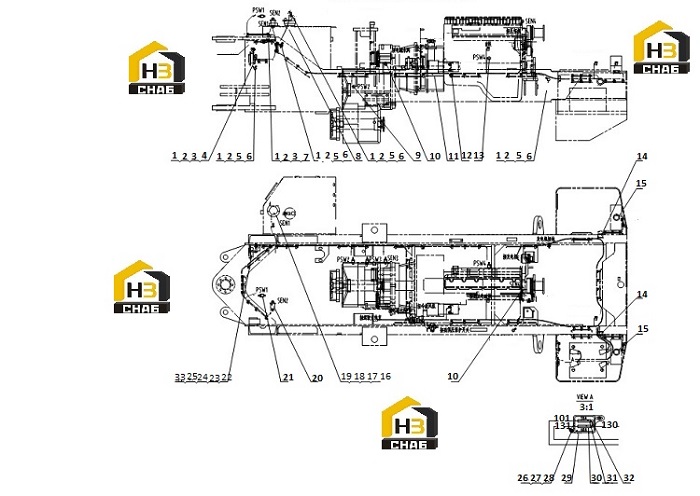

Проводка задней рамы 46c4856 003

← Проводка аккумулятора 46c4211 000 Электропроводка кабины 46c4805 000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:WASHER

Каталожный номер:06B0001

Комплект:6

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:06B0002

Комплект:6

Примечание:

№ на схеме:3

Наименование:BOLT

Каталожный номер:00B0056

Комплект:2

Примечание:

№ на схеме:4

Наименование:INSERT

Каталожный номер:20A6813

Комплект:1

Примечание:

№ на схеме:5

Наименование:STUD BOLT

Каталожный номер:05B0072

Комплект:4

Примечание:

№ на схеме:6

Наименование:NUT

Каталожный номер:03B0053

Комплект:4

Примечание:

№ на схеме:7

Наименование:INSERT

Каталожный номер:20A6655

Комплект:1

Примечание:

№ на схеме:8

Наименование:CABLE

Каталожный номер:08C0638

Комплект:1

Примечание:

№ на схеме:9

Наименование:PRESSURE SWITCH

Каталожный номер:30B0133

Комплект:1

Примечание:

№ на схеме:10

Наименование:TEMP SENSOR

Каталожный номер:30B0065

Комплект:2

Примечание:

№ на схеме:11

Наименование:HARNESS

Каталожный номер:08C2581

Комплект:1

Примечание:

№ на схеме:12

Наименование:NYLON STRAP

Каталожный номер:37B0004

Комплект:60

Примечание:

№ на схеме:13

Наименование:PRESSURE SWITCH

Каталожный номер:30B0129

Комплект:1

Примечание:

№ на схеме:14

Наименование:RUBBER RING

Каталожный номер:83A0152

Комплект:2

Примечание:

№ на схеме:15

Наименование:GROMMET

Каталожный номер:83A0151

Комплект:2

Примечание:

№ на схеме:16

Наименование:FUEL LEVEL SENSOR

Каталожный номер:30B0441

Комплект:1

Примечание:

№ на схеме:17

Наименование:BOLT

Каталожный номер:00B0028

Комплект:5

Примечание:

№ на схеме:18

Наименование:WASHER

Каталожный номер:06B0017

Комплект:5

Примечание:

№ на схеме:19

Наименование:WASHER

Каталожный номер:06B0066

Комплект:5

Примечание:

№ на схеме:20

Наименование:AIR PRESSURE SENSOR

Каталожный номер:30B0058

Комплект:1

Примечание:

№ на схеме:21

Наименование:PRESSURE SWITCH

Каталожный номер:30B0135

Комплект:1

Примечание:

№ на схеме:22

Наименование:BOLT

Каталожный номер:00B0007

Комплект:1

Примечание:

№ на схеме:23

Наименование:WASHER

Каталожный номер:06B0005

Комплект:1

Примечание:

№ на схеме:24

Наименование:WASHER

Каталожный номер:06B0006

Комплект:1

Примечание:

№ на схеме:25

Наименование:HORN GP

Каталожный номер:46C5308

Комплект:1

Примечание:38B0075

№ на схеме:25

Наименование:HORN

Каталожный номер:38B0075

Комплект:1

Примечание:

№ на схеме:26

Наименование:SCREW

Каталожный номер:04B0198

Комплект:4

Примечание:

№ на схеме:27

Наименование:WASHER

Каталожный номер:06B0022

Комплект:4

Примечание:

№ на схеме:28

Наименование:WASHER

Каталожный номер:06B0097

Комплект:4

Примечание:

№ на схеме:29

Наименование:FUSE BOX

Каталожный номер:37B0915

Комплект:1

Примечание:

№ на схеме:30

Наименование:FUSE

Каталожный номер:37B0708

Комплект:1

Примечание:

№ на схеме:31

Наименование:FUSE

Каталожный номер:37B0709

Комплект:1

Примечание:

№ на схеме:32

Наименование:PLATE

Каталожный номер:37B0749

Комплект:1

Примечание:

№ на схеме:33

Наименование:NUT

Каталожный номер:03B0021

Комплект:1

Примечание:
