Кондиционер gp-кабина 46c4659 004

Кондиционер gp-кабина 46c4659 004

← Система кондиционирования воздуха 23e0312 008 Испаритель в сборе 46c5490 001 →

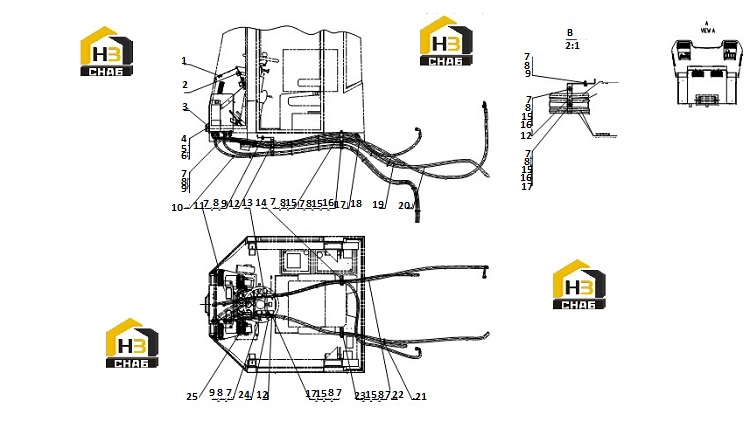

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:VENT
Каталожный номер:86A0084
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:VENT
Каталожный номер:86A0127
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:FILTER
Каталожный номер:46C3591
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:BOLT
Каталожный номер:00B0010
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:WASHER
Каталожный номер:06B0062
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:WASHER
Каталожный номер:06B0003
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:BOLT
Каталожный номер:00B0075
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:WASHER
Каталожный номер:06B0006
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:WASHER
Каталожный номер:06B0086
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:DRAIN PIPE
Каталожный номер:84A1096
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:EVAPORATOR AS
Каталожный номер:46C5490
Комплект:1
Примечание:Z
0 ₽
шт
№ на схеме:12
Наименование:DOUBLE CLAMP
Каталожный номер:09C0126
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:PLATE
Каталожный номер:21A4480
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:CLAMP
Каталожный номер:46C2908
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:WASHER
Каталожный номер:06B0005
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:NUT
Каталожный номер:03B0021
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:DOUBLE CLAMP
Каталожный номер:09C1018
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:HOSE
Каталожный номер:46C4727
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:HOSE
Каталожный номер:06C0196
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:HOSE
Каталожный номер:46C0036
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:NYLON STRAP
Каталожный номер:37B0004
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:HOSE
Каталожный номер:46C5876
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:CLAMP
Каталожный номер:46C0301
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:PLATE
Каталожный номер:20A3265
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:A/C PANEL
Каталожный номер:46C2755
Комплект:1
Примечание:
