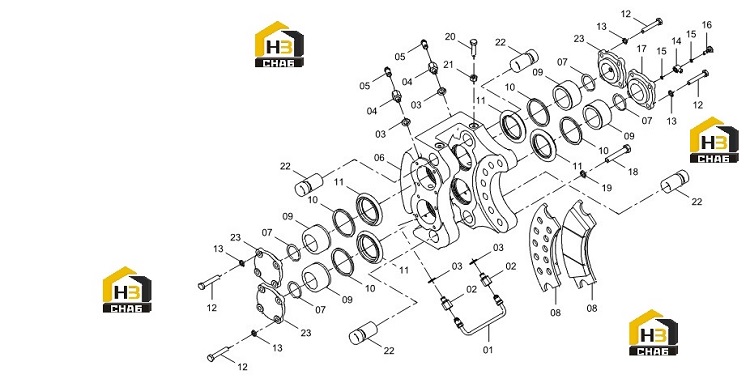

Комплект зажима 45c0004 003

← Привод главный ведущего моста 41c0002 012 Корпус передней оси и боковая опора колеса 24d0001 005 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:00

Наименование:TOOL KIT

Каталожный номер:SP103881

Комплект:1

Примечание:

№ на схеме:1

Наименование:OIL PIPE AS

Каталожный номер:05C0007

Комплект:1

Примечание:

№ на схеме:2

Наименование:CONNECTOR

Каталожный номер:00A0040

Комплект:2

Примечание:

№ на схеме:3

Наименование:WASHER

Каталожный номер:56A0045

Комплект:4

Примечание:

№ на схеме:4

Наименование:DEFLATING VALVE SEAT

Каталожный номер:00A0041

Комплект:2

Примечание:

№ на схеме:5

Наименование:DEFLATING VALVE

Каталожный номер:00A0044

Комплект:2

Примечание:

№ на схеме:6

Наименование:CLAMP

Каталожный номер:71A0018

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-RING

Каталожный номер:12B0481

Комплект:4

Примечание:

№ на схеме:8

Наименование:FRICTION LINING AS

Каталожный номер:35C0025

Комплект:2

Примечание:

№ на схеме:9

Наименование:PISTON

Каталожный номер:50A0009

Комплект:4

Примечание:

№ на схеме:10

Наименование:SEAL

Каталожный номер:13B0108

Комплект:4

Примечание:

№ на схеме:11

Наименование:DUST RING

Каталожный номер:13B0008

Комплект:4

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:00B0019

Комплект:16

Примечание:

№ на схеме:13

Наименование:WASHER

Каталожный номер:06B0002

Комплект:16

Примечание:

№ на схеме:14

Наименование:CONNECTOR

Каталожный номер:00A1965

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-RING

Каталожный номер:12B0245

Комплект:2

Примечание:

№ на схеме:16

Наименование:BOLT

Каталожный номер:00A0356

Комплект:1

Примечание:

№ на схеме:17

Наименование:CYLINDER HEAD

Каталожный номер:53A0042

Комплект:1

Примечание:

№ на схеме:18

Наименование:BOLT

Каталожный номер:01B0043

Комплект:7

Примечание:

№ на схеме:19

Наименование:WASHER

Каталожный номер:06B0014

Комплект:7

Примечание:

№ на схеме:20

Наименование:LOCK SCREW

Каталожный номер:04B0027

Комплект:4

Примечание:

№ на схеме:21

Наименование:NUT

Каталожный номер:03B0053

Комплект:4

Примечание:

№ на схеме:22

Наименование:PIN

Каталожный номер:61A0045

Комплект:4

Примечание:

№ на схеме:23

Наименование:CYLINDER HEAD

Каталожный номер:53A0043

Комплект:3

Примечание:
