Трубки масляные 13k2022 000

← Трубка тормозная правая 01k2010 002 Клапан регулирующий 12c1330 000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

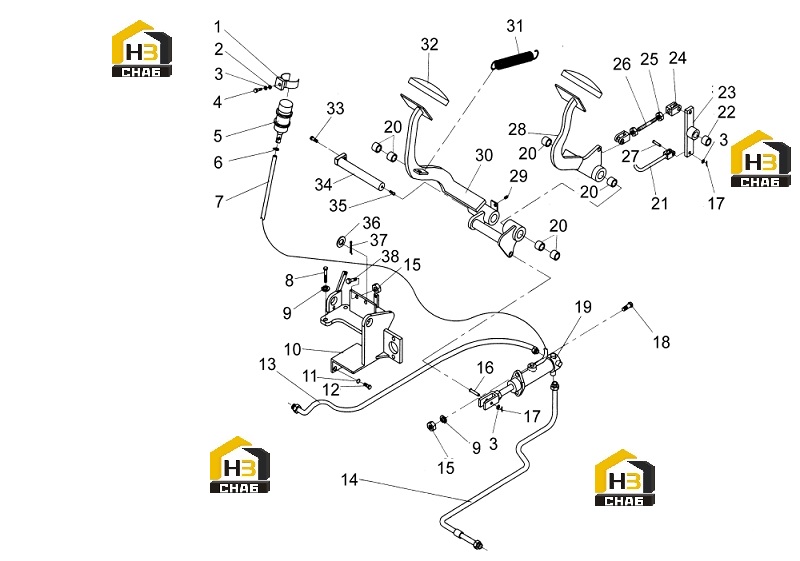

№ на схеме:1

Наименование:WASHER

Каталожный номер:22K2003

Комплект:1

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:06B0006

Комплект:2

Примечание:

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0005

Комплект:6

Примечание:

№ на схеме:4

Наименование:BOLT

Каталожный номер:00B0075

Комплект:2

Примечание:

№ на схеме:5

Наименование:OIL RESERVOIR

Каталожный номер:15K2001

Комплект:1

Примечание:

№ на схеме:6

Наименование:CLAMP

Каталожный номер:Z4590-00016

Комплект:2

Примечание:Φ16

№ на схеме:7

Наименование:HOSE

Каталожный номер:30H2026

Комплект:1

Примечание:

№ на схеме:8

Наименование:BOLT

Каталожный номер:00B0012

Комплект:2

Примечание:

№ на схеме:10

Наименование:BRACKET

Каталожный номер:H24S5-40601

Комплект:1

Примечание:

№ на схеме:11

Наименование:WASHER

Каталожный номер:06B0002

Комплект:2

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:00B0005

Комплект:2

Примечание:

№ на схеме:13

Наименование:OIL PIPE

Каталожный номер:01C0201

Комплект:1

Примечание:

№ на схеме:14

Наименование:PIPE

Каталожный номер:01K2010

Комплект:1

Примечание:

№ на схеме:15

Наименование:NUT

Каталожный номер:03B0053

Комплект:4

Примечание:

№ на схеме:17

Наименование:PIN

Каталожный номер:GB91-86

Комплект:5

Примечание:3×15

№ на схеме:18

Наименование:BOLT

Каталожный номер:00B0002

Комплект:2

Примечание:

№ на схеме:19

Наименование:MAIN PUMP

Каталожный номер:25595-40302

Комплект:1

Примечание:

№ на схеме:20

Наименование:BUSHING

Каталожный номер:Z2135-02525

Комплект:6

Примечание:2525

№ на схеме:21

Наименование:LINK

Каталожный номер:22505-42001

Комплект:1

Примечание:

№ на схеме:22

Наименование:BUSHING

Каталожный номер:Z2135-01625

Комплект:1

Примечание:1625

№ на схеме:23

Наименование:LINK

Каталожный номер:H25S5-40701

Комплект:1

Примечание:

№ на схеме:24

Наименование:CLEVIS (RIGHT)

Каталожный номер:H25S5-42211

Комплект:1

Примечание:M10-6H

№ на схеме:25

Наименование:NUT

Каталожный номер:03V0420

Комплект:1

Примечание:

№ на схеме:26

Наименование:ROD

Каталожный номер:23745-42031

Комплект:1

Примечание:

№ на схеме:27

Наименование:PIN

Каталожный номер:08V0129

Комплект:1

Примечание:

№ на схеме:28

Наименование:INCHING PEDAL

Каталожный номер:H25S5-40401

Комплект:1

Примечание:

№ на схеме:29

Наименование:SHAFT

Каталожный номер:23235-40091

Комплект:1

Примечание:

№ на схеме:30

Наименование:BRAKE PEDAL

Каталожный номер:H25S5-40501

Комплект:1

Примечание:

№ на схеме:31

Наименование:SPRING

Каталожный номер:20155-30061

Комплект:2

Примечание:

№ на схеме:32

Наименование:HEAD COVER

Каталожный номер:25595-42071

Комплект:2

Примечание:

№ на схеме:33

Наименование:BOLT

Каталожный номер:00B0029

Комплект:1

Примечание:

№ на схеме:34

Наименование:SHAFT

Каталожный номер:25595-42182

Комплект:1

Примечание:

№ на схеме:35

Наименование:FITTING

Каталожный номер:10B0018

Комплект:1

Примечание:

№ на схеме:36

Наименование:WASHER

Каталожный номер:06B0012

Комплект:1

Примечание:

№ на схеме:37

Наименование:PIN

Каталожный номер:08B0005

Комплект:1

Примечание:

№ на схеме:38

Наименование:BOLT

Каталожный номер:00B0019

Комплект:1

Примечание:
