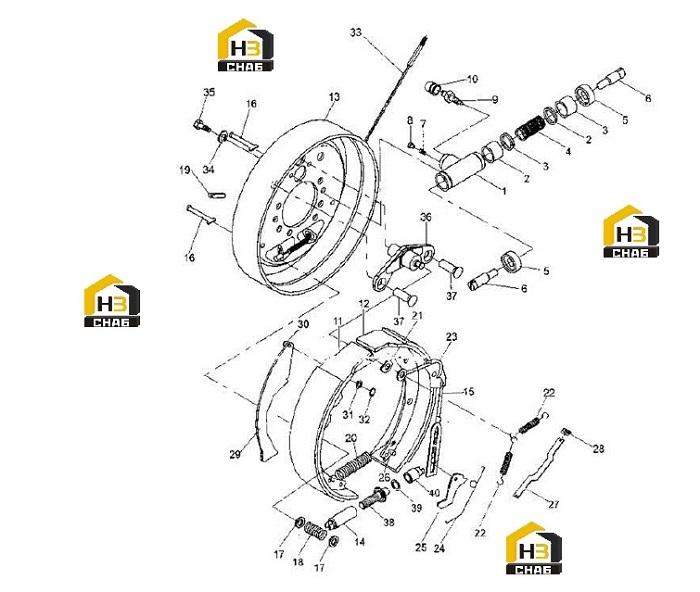

Тормоз правый 41c0338 000

← Тормоз левый 41c0337 000 Система рулевого управления 10m2006 005 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CYLINDER

Каталожный номер:CPC30.2.1.1-01

Комплект:1

Примечание:

№ на схеме:2

Наименование:PISTON

Каталожный номер:CPC30.2.1.1-02

Комплект:2

Примечание:

№ на схеме:3

Наименование:RUBBER CUP

Каталожный номер:CPC30.2.1.1-03

Комплект:2

Примечание:

№ на схеме:4

Наименование:SPRING

Каталожный номер:CPC30.2.1.1-04

Комплект:1

Примечание:

№ на схеме:5

Наименование:GUARD

Каталожный номер:CPC30.2.1.1-05

Комплект:2

Примечание:

№ на схеме:6

Наименование:PUSH ROD

Каталожный номер:CPC30.2.1.1-06

Комплект:2

Примечание:

№ на схеме:7

Наименование:PLUG

Каталожный номер:CPC30.2.1.1-07

Комплект:1

Примечание:

№ на схеме:8

Наименование:GUARD

Каталожный номер:CPC30.2.1.1-08

Комплект:1

Примечание:

№ на схеме:9

Наименование:SCREW

Каталожный номер:CPC30.2.1.1-09

Комплект:1

Примечание:

№ на схеме:10

Наименование:CAP

Каталожный номер:CPC30.2.1.1-10

Комплект:1

Примечание:

№ на схеме:11

Наименование:BRAKE SHOE

Каталожный номер:CPC30.2.1.1-11

Комплект:1

Примечание:

№ на схеме:12

Наименование:BRAKE SHOE

Каталожный номер:CPC30.2.1.1-12

Комплект:1

Примечание:

№ на схеме:13

Наименование:COVER

Каталожный номер:CPC30.2.1.1-13

Комплект:1

Примечание:

№ на схеме:14

Наименование:SPACER

Каталожный номер:CPC30.2.1.1-14

Комплект:1

Примечание:

№ на схеме:15

Наименование:SPRING CABLE

Каталожный номер:CPC30.2.1.1-15

Комплект:1

Примечание:

№ на схеме:16

Наименование:ROD

Каталожный номер:CPC30.2.1.1-16

Комплект:2

Примечание:

№ на схеме:17

Наименование:BRACKET

Каталожный номер:CPC30.2.1.1-17

Комплект:4

Примечание:

№ на схеме:18

Наименование:SPRING

Каталожный номер:CPC30.2.1.1-18

Комплект:2

Примечание:

№ на схеме:19

Наименование:PLUG

Каталожный номер:CPC30.2.1.1-19

Комплект:1

Примечание:

№ на схеме:20

Наименование:RETURN SPRING

Каталожный номер:CPC30.2.1.1-20

Комплект:1

Примечание:

№ на схеме:21

Наименование:PLATE

Каталожный номер:CPC30.2.1.1-21

Комплект:1

Примечание:

№ на схеме:22

Наименование:RETURN SPRING

Каталожный номер:CPC30.2.1.1-22

Комплект:2

Примечание:

№ на схеме:23

Наименование:GUIDE BLOCK

Каталожный номер:CPC30.2.1.1-23

Комплект:1

Примечание:

№ на схеме:24

Наименование:SPRING

Каталожный номер:CPC30.2.1.1-24

Комплект:1

Примечание:

№ на схеме:25

Наименование:DETENT

Каталожный номер:CPC30.2.1.1-25

Комплект:1

Примечание:

№ на схеме:26

Наименование:SCREW

Каталожный номер:CPC30.2.1.1-26

Комплект:1

Примечание:

№ на схеме:27

Наименование:HANDLE

Каталожный номер:CPC30.2.1.1-27

Комплект:1

Примечание:

№ на схеме:28

Наименование:SPRING

Каталожный номер:CPC30.2.1.1-28

Комплект:1

Примечание:

№ на схеме:29

Наименование:HANDLE

Каталожный номер:CPC30.2.1.1-29

Комплект:1

Примечание:

№ на схеме:30

Наименование:SCREW

Каталожный номер:CPC30.2.1.1-30

Комплект:1

Примечание:

№ на схеме:31

Наименование:SPRING WASHER

Каталожный номер:CPC30.2.1.1-31

Комплект:1

Примечание:

№ на схеме:32

Наименование:SNAP RING

Каталожный номер:CPC30.2.1.1-32

Комплект:1

Примечание:

№ на схеме:33

Наименование:ROPE AS

Каталожный номер:CPC30.2.1.1-33B

Комплект:1

Примечание:

№ на схеме:34

Наименование:WASHER

Каталожный номер:CPC30.2.1.1-34

Комплект:2

Примечание:8

№ на схеме:35

Наименование:BOLT

Каталожный номер:CPC30.2.1.1-35

Комплект:2

Примечание:M8×20

№ на схеме:36

Наименование:PIN

Каталожный номер:CPC30.2.1.1-36

Комплект:1

Примечание:

№ на схеме:37

Наименование:RIVET

Каталожный номер:CPC30.2.1.1-37

Комплект:2

Примечание:

№ на схеме:38

Наименование:ADJUSTING SCREW

Каталожный номер:CPC30.2.1.1-38

Комплект:1

Примечание:

№ на схеме:39

Наименование:WASHER

Каталожный номер:CPC30.2.1.1-39

Комплект:1

Примечание:10

№ на схеме:40

Наименование:ADJUSTING ROD

Каталожный номер:CPC30.2.1.1-40

Комплект:1

Примечание:
