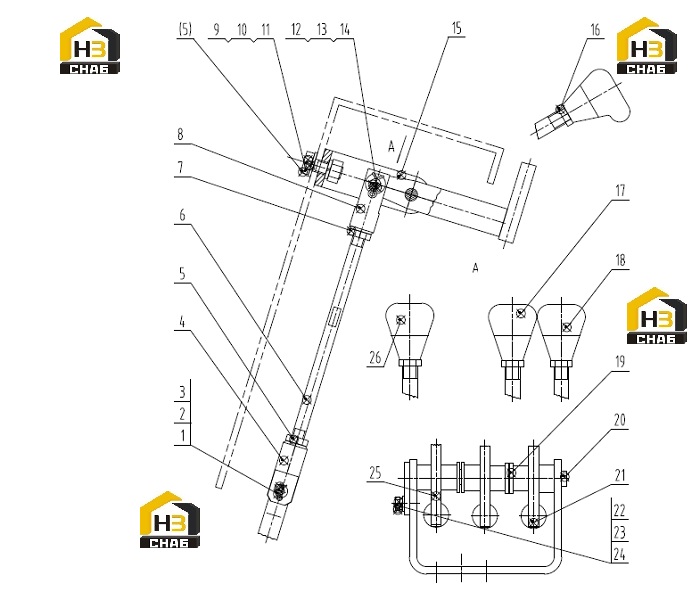

Система управления тройным клапаном 44c0332 000

← Джойстик клапана (левый) 34k2029 000 Система управления четырехкратным клапаном 44c0333 000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:WASHER

Каталожный номер:06B0066

Комплект:3

Примечание:

№ на схеме:2

Наименование:PIN

Каталожный номер:08B0007

Комплект:3

Примечание:

№ на схеме:3

Наименование:PIN

Каталожный номер:08B0194

Комплект:3

Примечание:

№ на схеме:4

Наименование:JOINT

Каталожный номер:03H2026

Комплект:3

Примечание:1

№ на схеме:5

Наименование:NUT

Каталожный номер:03B0053

Комплект:5

Примечание:

№ на схеме:6

Наименование:LEVER

Каталожный номер:64H2009

Комплект:3

Примечание:

№ на схеме:7

Наименование:NUT

Каталожный номер:03V0420

Комплект:3

Примечание:

№ на схеме:8

Наименование:JOINT

Каталожный номер:03H2027

Комплект:3

Примечание:2

№ на схеме:9

Наименование:WASHER

Каталожный номер:06B0001

Комплект:2

Примечание:

№ на схеме:10

Наименование:WASHER

Каталожный номер:06B0002

Комплект:2

Примечание:

№ на схеме:11

Наименование:BOLT

Каталожный номер:00B0005

Комплект:2

Примечание:

№ на схеме:12

Наименование:PIN

Каталожный номер:08B0004

Комплект:3

Примечание:

№ на схеме:13

Наименование:WASHER

Каталожный номер:06B0005

Комплект:3

Примечание:

№ на схеме:14

Наименование:PIN

Каталожный номер:08B0006

Комплект:3

Примечание:

№ на схеме:15

Наименование:CONTROL BRACKET

Каталожный номер:22A1855

Комплект:1

Примечание:

№ на схеме:16

Наименование:NUT

Каталожный номер:03B0227

Комплект:3

Примечание:

№ на схеме:17

Наименование:HANDLE

Каталожный номер:86A0496

Комплект:1

Примечание:

№ на схеме:18

Наименование:HANDLE

Каталожный номер:34C0968

Комплект:1

Примечание:

№ на схеме:19

Наименование:WASHER

Каталожный номер:06B0007

Комплект:4

Примечание:

№ на схеме:20

Наименование:PIN

Каталожный номер:11D0510

Комплект:1

Примечание:

№ на схеме:21

Наименование:CONTROL LEVER-RH

Каталожный номер:34K2030

Комплект:2

Примечание:

№ на схеме:22

Наименование:BOLT

Каталожный номер:00B0021

Комплект:1

Примечание:

№ на схеме:23

Наименование:WASHER

Каталожный номер:06B0003

Комплект:1

Примечание:

№ на схеме:24

Наименование:WASHER

Каталожный номер:06B0024

Комплект:1

Примечание:

№ на схеме:25

Наименование:CONTROL LEVER-LH

Каталожный номер:34K2029

Комплект:1

Примечание:

№ на схеме:26

Наименование:BELT

Каталожный номер:84A0494

Комплект:1

Примечание:
