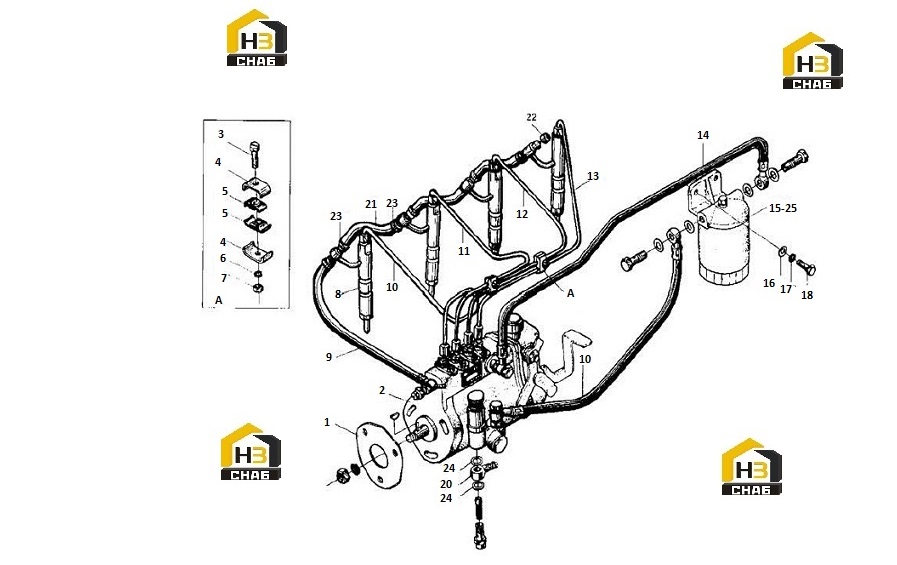

Система подачи топлива 40k2091 (j) 000

← Насос охлаждающей воды и вентилятор 40k2091 (i) 000 Фильтр масляный, стартер и генератор 40k2091 (k) 000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:GASKET

Каталожный номер:490B-21002-1

Комплект:1

Примечание:

№ на схеме:2

Наименование:FUEL PUMP

Каталожный номер:490B-21001

Комплект:1

Примечание:4QT72Z

№ на схеме:3

Наименование:BOLT

Каталожный номер:GB/T29.1-1988

Комплект:3

Примечание:M6 X25

№ на схеме:4

Наименование:CLAMP

Каталожный номер:490B-23501

Комплект:6

Примечание:

№ на схеме:5

Наименование:RUBBER

Каталожный номер:490B-23502

Комплект:6

Примечание:

№ на схеме:6

Наименование:WASHER

Каталожный номер:06B0003

Комплект:3

Примечание:

№ на схеме:7

Наименование:NUT

Каталожный номер:GB/T6172-2000

Комплект:3

Примечание:M6

№ на схеме:8

Наименование:FUEL INJECCTOR

Каталожный номер:A490B-22000

Комплект:4

Примечание:F019103006

№ на схеме:9

Наименование:PIPE

Каталожный номер:A490B-25100-1

Комплект:1

Примечание:

№ на схеме:10

Наименование:FUEL TUBE

Каталожный номер:A490B-23101

Комплект:1

Примечание:

№ на схеме:11

Наименование:FUEL TUBE

Каталожный номер:A490B-23201

Комплект:1

Примечание:

№ на схеме:12

Наименование:FUEL TUBE

Каталожный номер:A490B-23301

Комплект:1

Примечание:

№ на схеме:13

Наименование:FUEL TUBE

Каталожный номер:A490B-23401

Комплект:1

Примечание:

№ на схеме:14

Наименование:FUEL TUBE

Каталожный номер:490B-25200

Комплект:1

Примечание:

№ на схеме:15

Наименование:FUEL FILTER

Каталожный номер:490B-24000

Комплект:1

Примечание:

№ на схеме:16

Наименование:WASHER

Каталожный номер:06B0005

Комплект:2

Примечание:

№ на схеме:17

Наименование:WASHER

Каталожный номер:06B0006

Комплект:2

Примечание:

№ на схеме:18

Наименование:BOLT

Каталожный номер:00B0020

Комплект:2

Примечание:

№ на схеме:19

Наименование:FUEL TUBE

Каталожный номер:490B-25300

Комплект:1

Примечание:

№ на схеме:20

Наименование:CONNECTOR

Каталожный номер:490B-25401-4

Комплект:1

Примечание:

№ на схеме:21

Наименование:TUBE

Каталожный номер:498B-25002

Комплект:3

Примечание:

№ на схеме:22

Наименование:COVER

Каталожный номер:498B-25001

Комплект:1

Примечание:

№ на схеме:23

Наименование:CLAMP

Каталожный номер:498B25004

Комплект:10

Примечание:

№ на схеме:24

Наименование:BRONE BUSHING

Каталожный номер:A490B-22001

Комплект:4

Примечание:(2MM)

№ на схеме:25

Наименование:FILTER

Каталожный номер:CX7085

Комплект:1

Примечание:
