Система обогрева 46c2800 001

← Груз балансировочный в сборе 27c0283 000 Схема сигнальной лампы 46c3282 000 →

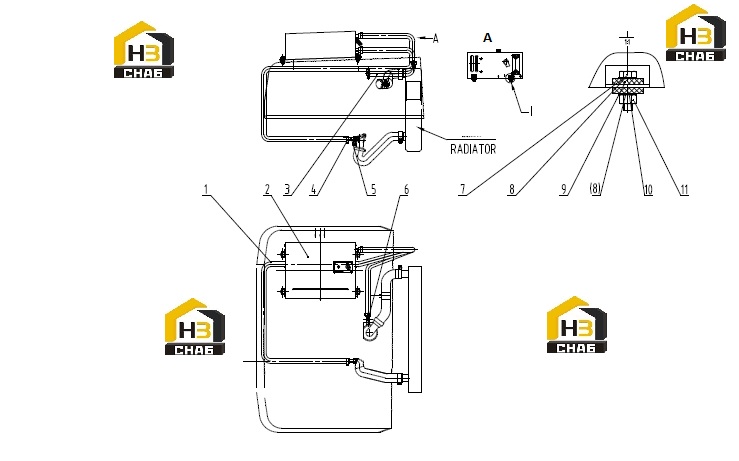

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:WATER DRAIN PIPE

Каталожный номер:30A0547

Комплект:1

Примечание:

№ на схеме:2

Наименование:HEAT BLOWER

Каталожный номер:46C3246

Комплект:1

Примечание:

№ на схеме:3

Наименование:WATER INTAKE

Каталожный номер:30A0548

Комплект:1

Примечание:

№ на схеме:4

Наименование:CLAMP

Каталожный номер:15J2004

Комплект:4

Примечание:

№ на схеме:5

Наименование:CONNECTOR

Каталожный номер:00A2846

Комплект:1

Примечание:

№ на схеме:6

Наименование:HEATER VALVE

Каталожный номер:46C2801

Комплект:1

Примечание:

№ на схеме:7

Наименование:BOLT

Каталожный номер:00B0016

Комплект:4

Примечание:

№ на схеме:8

Наименование:WASHER

Каталожный номер:06B0086

Комплект:8

Примечание:

№ на схеме:9

Наименование:WASHER

Каталожный номер:06J2001

Комплект:8

Примечание:

№ на схеме:10

Наименование:WASHER

Каталожный номер:06B0219

Комплект:4

Примечание:

№ на схеме:11

Наименование:PLUG

Каталожный номер:03B0887

Комплект:4

Примечание:
