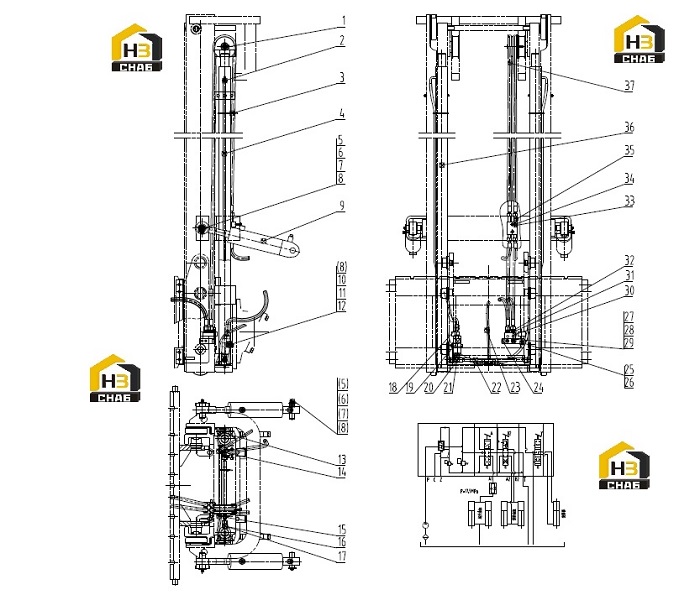

Система гидравлическая рабочая 11e0391 001

← Система гидравлическая дверной коробки 11e0390 001 Система гидравлическая дверной коробки 11e0399 000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ROLLER

Каталожный номер:25C0206

Комплект:1

Примечание:

№ на схеме:2

Наименование:CLAMP

Каталожный номер:15B0085

Комплект:6

Примечание:

№ на схеме:3

Наименование:NYLON STRAP

Каталожный номер:37J2018

Комплект:6

Примечание:

№ на схеме:4

Наименование:HOSE

Каталожный номер:30A0411

Комплект:1

Примечание:

№ на схеме:5

Наименование:GREASE FITTING

Каталожный номер:10B0014

Комплект:4

Примечание:

№ на схеме:6

Наименование:PIN

Каталожный номер:11L2001

Комплект:4

Примечание:

№ на схеме:7

Наименование:BOLT

Каталожный номер:00B0007

Комплект:4

Примечание:

№ на схеме:8

Наименование:WASHER

Каталожный номер:06B0006

Комплект:7

Примечание:

№ на схеме:9

Наименование:TILTING CYLINDER

Каталожный номер:10C0539

Комплект:2

Примечание:3 (3/6)

№ на схеме:10

Наименование:BOLT

Каталожный номер:01B0268

Комплект:3

Примечание:

№ на схеме:11

Наименование:CLAMP

Каталожный номер:27H2027

Комплект:1

Примечание:

№ на схеме:12

Наименование:NUT

Каталожный номер:03B0021

Комплект:1

Примечание:

№ на схеме:13

Наименование:HOSE

Каталожный номер:30A0426

Комплект:1

Примечание:

№ на схеме:14

Наименование:TEE CONNECTOR

Каталожный номер:02A0634

Комплект:1

Примечание:

№ на схеме:15

Наименование:NYLON STRAP

Каталожный номер:37J2009

Комплект:2

Примечание:L=100

№ на схеме:16

Наименование:O-RING

Каталожный номер:12B0291

Комплект:2

Примечание:

№ на схеме:17

Наименование:CONNECTOR

Каталожный номер:00H2043

Комплект:2

Примечание:

№ на схеме:18

Наименование:HOSE

Каталожный номер:06K2058

Комплект:1

Примечание:

№ на схеме:19

Наименование:SPEED-LIMIT VALVE

Каталожный номер:12K2019

Комплект:1

Примечание:

№ на схеме:20

Наименование:O-RING

Каталожный номер:12B0050

Комплект:1

Примечание:

№ на схеме:21

Наименование:ELBOW

Каталожный номер:32K2004

Комплект:1

Примечание:

№ на схеме:22

Наименование:HOSE

Каталожный номер:06K2059

Комплект:1

Примечание:

№ на схеме:23

Наименование:HOSE

Каталожный номер:30H2028

Комплект:1

Примечание:

№ на схеме:24

Наименование:PLATE

Каталожный номер:13A2755

Комплект:1

Примечание:

№ на схеме:25

Наименование:WASHER

Каталожный номер:06B0005

Комплект:2

Примечание:

№ на схеме:26

Наименование:BOLT

Каталожный номер:00B0102

Комплект:2

Примечание:

№ на схеме:27

Наименование:BOLT

Каталожный номер:00B0002

Комплект:2

Примечание:

№ на схеме:28

Наименование:WASHER

Каталожный номер:06B0002

Комплект:2

Примечание:

№ на схеме:29

Наименование:NUT

Каталожный номер:03B0053

Комплект:2

Примечание:

№ на схеме:30

Наименование:SUPPORT

Каталожный номер:00D2636

Комплект:1

Примечание:

№ на схеме:31

Наименование:O-RING

Каталожный номер:12B0285

Комплект:8

Примечание:

№ на схеме:32

Наименование:CONNECTOR

Каталожный номер:00A2436

Комплект:4

Примечание:

№ на схеме:33

Наименование:COMBINATION VALVE BOARD

Каталожный номер:11A2998

Комплект:1

Примечание:

№ на схеме:34

Наименование:MOUNTING SUPPORT

Каталожный номер:17A2221

Комплект:1

Примечание:

№ на схеме:35

Наименование:PIPE

Каталожный номер:00A2435

Комплект:2

Примечание:

№ на схеме:36

Наименование:LIFT CYLINDER

Каталожный номер:10C0532

Комплект:2

Примечание:3.4

№ на схеме:37

Наименование:HOSE AS

Каталожный номер:06C3552

Комплект:2

Примечание:
