Система гидравлическая дверной коробки 15e0350 000

Система гидравлическая дверной коробки 15e0350 000

← Система гидравлическая дверной коробки 15e0347 000 Система гидравлическая дверной коробки 15e0351 000 →

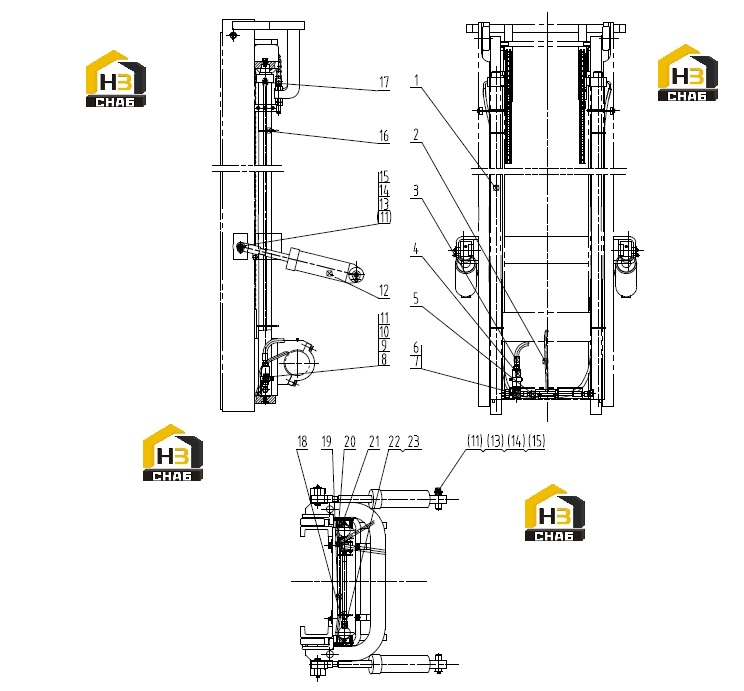

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:LIFT CYLINDER
Каталожный номер:10C0530
Комплект:2
Примечание:3 (3.5 )
0 ₽
шт
№ на схеме:2
Наименование:HOSE
Каталожный номер:30H2028
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:HOSE
Каталожный номер:06K2058
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:SPEED-LIMIT VALVE
Каталожный номер:12K2019
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:HOSE
Каталожный номер:06K2059
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:ELBOW
Каталожный номер:32K2004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:O-RING
Каталожный номер:12B0050
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:NUT
Каталожный номер:03B0021
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:BOLT
Каталожный номер:01B0268
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:CLAMP
Каталожный номер:27H2027
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:WASHER
Каталожный номер:06B0006
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:TILTING CYLINDER
Каталожный номер:10K2020
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:BOLT
Каталожный номер:00B0007
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:PIN
Каталожный номер:11L2001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:GREASE FITTING
Каталожный номер:10B0014
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:NYLON STRAP
Каталожный номер:37J2018
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:CLAMP
Каталожный номер:15B0085
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:NYLON STRAP
Каталожный номер:37J2009
Комплект:2
Примечание:L=100
0 ₽
шт
№ на схеме:19
Наименование:HOSE
Каталожный номер:30A0455
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:TEE CONNECTOR
Каталожный номер:02A0634
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:HOSE
Каталожный номер:30A0456
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:CONNECTOR
Каталожный номер:00H2043
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:O-RING
Каталожный номер:12B0291
Комплект:2
Примечание:
