Система гидравлическая дверной коробки 11e0381 003

Система гидравлическая дверной коробки 11e0381 003

← Система гидравлическая мачты 11e0380 001 Система гидравлическая рабочая 11e0389 000 →

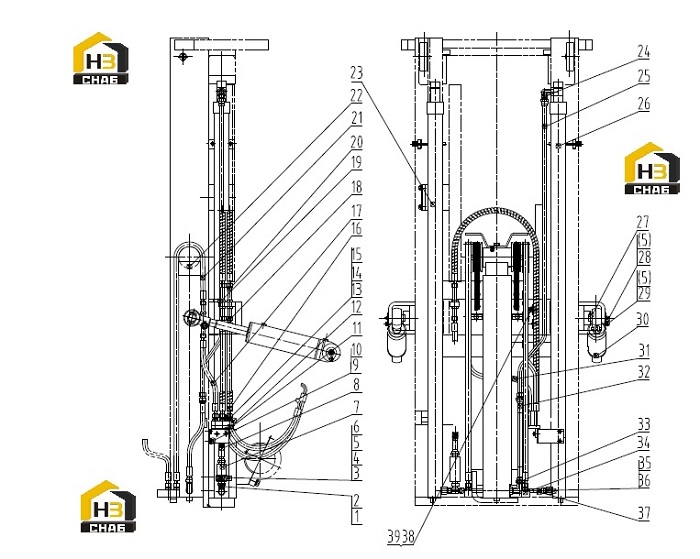

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:ELBOW
Каталожный номер:32C0389
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:O-RING
Каталожный номер:12B0050
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:CLAMP
Каталожный номер:27H2027
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:BOLT
Каталожный номер:01B0268
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:WASHER
Каталожный номер:06B0006
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:NUT
Каталожный номер:03B0021
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:SPEED-LIMIT VALVE
Каталожный номер:12K2019
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:HOSE
Каталожный номер:06K2058
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:BOLT
Каталожный номер:00B0005
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:WASHER
Каталожный номер:06B0002
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:PLATE
Каталожный номер:21A3652
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:SUPPORT
Каталожный номер:02D2125
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:CONNECTOR
Каталожный номер:00A2436
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:O-RING
Каталожный номер:12B0285
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:O-RING
Каталожный номер:12B0342
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:HOSE AS
Каталожный номер:05C1503
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:HOSE AS
Каталожный номер:05C1502
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:HOSE AS
Каталожный номер:05C1439
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:NUT
Каталожный номер:03B0149
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:TUBE
Каталожный номер:00A3609
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:HOSE AS
Каталожный номер:05C1504
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:CENTER CYLINDER
Каталожный номер:10C0627
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:LIFT CYLINDER-RH
Каталожный номер:10C0602
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:CONNECTOR
Каталожный номер:01A0667
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:TUBE AS
Каталожный номер:02C0596
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:LIFT CYLINDER-RH
Каталожный номер:10C0614
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:PIN
Каталожный номер:11L2001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:GREASE FITTING
Каталожный номер:10B0014
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:BOLT
Каталожный номер:00B0007
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:TILTING CYLINDER
Каталожный номер:10K2020
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:HOSE AS
Каталожный номер:05C1501
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:HOSE AS
Каталожный номер:06C3330
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:CONNECTOR
Каталожный номер:01A0666
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:SUPPORT
Каталожный номер:02D2126
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:CONNECTOR
Каталожный номер:00A2750
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:O-RING
Каталожный номер:12B0291
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:HOSE
Каталожный номер:06C4239
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:38
Наименование:SCREW
Каталожный номер:04B0289
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:39
Наименование:CLAMP
Каталожный номер:20A5650
Комплект:1
Примечание:
