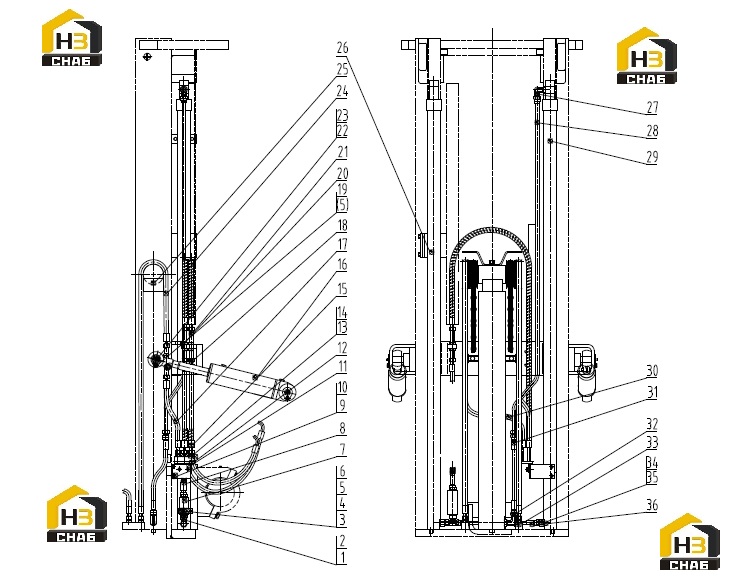

Система гидравлическая 14e0041 003

← Узел роликовый 25c0206 000 Система гидравлическая мачты 11e0380 001 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-RING

Каталожный номер:12B0050

Комплект:1

Примечание:

№ на схеме:2

Наименование:ELBOW

Каталожный номер:32C0389

Комплект:1

Примечание:

№ на схеме:3

Наименование:CLAMP

Каталожный номер:27H2027

Комплект:1

Примечание:

№ на схеме:4

Наименование:BOLT

Каталожный номер:00B0030

Комплект:1

Примечание:

№ на схеме:5

Наименование:WASHER

Каталожный номер:06B0006

Комплект:5

Примечание:

№ на схеме:6

Наименование:NUT

Каталожный номер:03B0021

Комплект:1

Примечание:

№ на схеме:7

Наименование:SPEED-LIMIT VALVE

Каталожный номер:12K2019

Комплект:1

Примечание:

№ на схеме:8

Наименование:HOSE

Каталожный номер:06K2058

Комплект:1

Примечание:

№ на схеме:9

Наименование:BOLT

Каталожный номер:00B0005

Комплект:4

Примечание:

№ на схеме:10

Наименование:WASHER

Каталожный номер:06B0002

Комплект:4

Примечание:

№ на схеме:11

Наименование:PLATE

Каталожный номер:21A3652

Комплект:1

Примечание:

№ на схеме:12

Наименование:SUPPORT

Каталожный номер:02D2125

Комплект:1

Примечание:

№ на схеме:13

Наименование:CONNECTOR

Каталожный номер:00A2436

Комплект:8

Примечание:

№ на схеме:14

Наименование:O-RING

Каталожный номер:12B0285

Комплект:16

Примечание:

№ на схеме:15

Наименование:HOSE AS

Каталожный номер:06C3389

Комплект:2

Примечание:

№ на схеме:16

Наименование:TILTING CYLINDER

Каталожный номер:10K2020

Комплект:2

Примечание:

№ на схеме:17

Наименование:HOSE AS

Каталожный номер:05C1502

Комплект:1

Примечание:

№ на схеме:18

Наименование:HOSE AS

Каталожный номер:05C1439

Комплект:2

Примечание:

№ на схеме:19

Наименование:BOLT

Каталожный номер:00B0007

Комплект:4

Примечание:

№ на схеме:20

Наименование:NUT

Каталожный номер:03B0149

Комплект:8

Примечание:

№ на схеме:21

Наименование:TUBE

Каталожный номер:00A3609

Комплект:4

Примечание:

№ на схеме:22

Наименование:PIN

Каталожный номер:11L2001

Комплект:4

Примечание:

№ на схеме:23

Наименование:GREASE FITTING

Каталожный номер:10B0014

Комплект:4

Примечание:

№ на схеме:24

Наименование:HOSE AS

Каталожный номер:06C3390

Комплект:2

Примечание:

№ на схеме:25

Наименование:CENTER CYLINDER

Каталожный номер:10C0592

Комплект:1

Примечание:

№ на схеме:26

Наименование:LIFT CYLINDER(LEFT)

Каталожный номер:10C0604

Комплект:1

Примечание:

№ на схеме:27

Наименование:CONNECTOR

Каталожный номер:01A0667

Комплект:1

Примечание:

№ на схеме:28

Наименование:TUBE AS

Каталожный номер:02C0622

Комплект:1

Примечание:

№ на схеме:29

Наименование:LIFT CYLINDER-RH

Каталожный номер:10C0616

Комплект:1

Примечание:

№ на схеме:30

Наименование:HOSE AS

Каталожный номер:05C1501

Комплект:1

Примечание:

№ на схеме:31

Наименование:HOSE AS

Каталожный номер:06C3330

Комплект:1

Примечание:

№ на схеме:32

Наименование:CONNECTOR

Каталожный номер:01A0666

Комплект:1

Примечание:

№ на схеме:33

Наименование:SUPPORT

Каталожный номер:02D2126

Комплект:2

Примечание:

№ на схеме:34

Наименование:CONNECTOR

Каталожный номер:00A2750

Комплект:2

Примечание:

№ на схеме:35

Наименование:O-RING

Каталожный номер:12B0291

Комплект:4

Примечание:

№ на схеме:36

Наименование:HOSE

Каталожный номер:06C4239

Комплект:1

Примечание:
