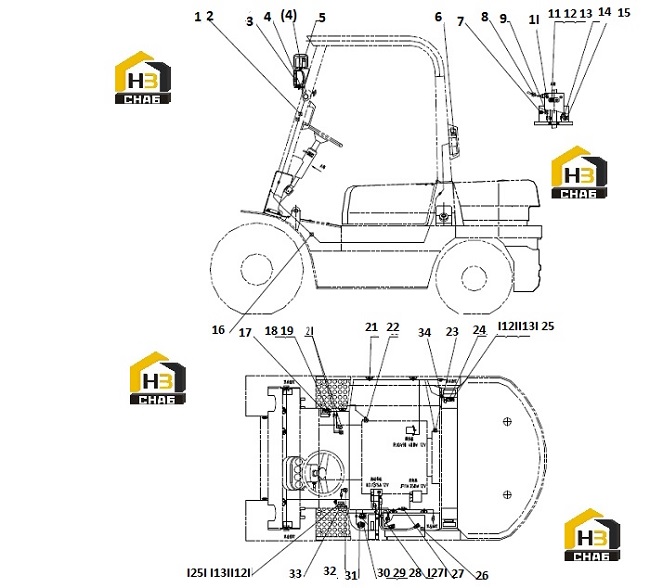

Система электрическая 22m2031 001

← Блок электронного управления 46c2681 001 Батареи и компоненты 37j2016 001 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HARNESS

Каталожный номер:08K2232

Комплект:1

Примечание:

№ на схеме:2

Наименование:HARNESS

Каталожный номер:08K2231

Комплект:1

Примечание:

№ на схеме:3

Наименование:HEAD LAMP

Каталожный номер:32J2004

Комплект:2

Примечание:

№ на схеме:4

Наименование:RUBBER RING

Каталожный номер:83A0151

Комплект:4

Примечание:

№ на схеме:5

Наименование:LAMP

Каталожный номер:32J2011

Комплект:2

Примечание:

№ на схеме:6

Наименование:LAMP

Каталожный номер:32J2019

Комплект:2

Примечание:

№ на схеме:7

Наименование:SWITCH

Каталожный номер:34J2037

Комплект:1

Примечание:

№ на схеме:8

Наименование:SWITCH

Каталожный номер:34J2036

Комплект:1

Примечание:

№ на схеме:9

Наименование:HARNESS

Каталожный номер:08K2055

Комплект:1

Примечание:

№ на схеме:10

Наименование:COMBINATION INSTRUMENT AS

Каталожный номер:35J2006

Комплект:1

Примечание:

№ на схеме:11

Наименование:SCREW

Каталожный номер:04B0056

Комплект:4

Примечание:

№ на схеме:12

Наименование:WASHER

Каталожный номер:06B0003

Комплект:7

Примечание:

№ на схеме:13

Наименование:WASHER

Каталожный номер:06B0024

Комплект:7

Примечание:

№ на схеме:14

Наименование:HARNESS

Каталожный номер:08K2052

Комплект:1

Примечание:

№ на схеме:15

Наименование:IGNITION SWITCH

Каталожный номер:34J2003

Комплект:1

Примечание:

№ на схеме:16

Наименование:HARNESS

Каталожный номер:08K2230

Комплект:1

Примечание:

№ на схеме:17

Наименование:HORN

Каталожный номер:38J2002

Комплект:1

Примечание:

№ на схеме:18

Наименование:BOLT

Каталожный номер:00B0007

Комплект:1

Примечание:

№ на схеме:19

Наименование:WASHER

Каталожный номер:06B0006

Комплект:1

Примечание:

№ на схеме:20

Наименование:SWITCH

Каталожный номер:34J2013

Комплект:2

Примечание:

№ на схеме:21

Наименование:STRIP

Каталожный номер:37J2014

Комплект:12

Примечание:

№ на схеме:22

Наименование:SENDING UNIT

Каталожный номер:34J2006

Комплект:1

Примечание:

№ на схеме:23

Наименование:SENDING UNIT

Каталожный номер:30J2010

Комплект:1

Примечание:

№ на схеме:24

Наименование:BACKUP ALARM

Каталожный номер:37J2011

Комплект:1

Примечание:

№ на схеме:25

Наименование:BOLT

Каталожный номер:00B0022

Комплект:3

Примечание:

№ на схеме:26

Наименование:BATTERY

Каталожный номер:37J2016

Комплект:1

Примечание:

№ на схеме:27

Наименование:WIRE

Каталожный номер:33J2012

Комплект:2

Примечание:

№ на схеме:28

Наименование:BOLT

Каталожный номер:00B0153

Комплект:9

Примечание:

№ на схеме:29

Наименование:WASHER

Каталожный номер:06B0017

Комплект:9

Примечание:

№ на схеме:30

Наименование:WASHER

Каталожный номер:06B0066

Комплект:9

Примечание:

№ на схеме:31

Наименование:FUEL SENSOR

Каталожный номер:30B0360

Комплект:1

Примечание:

№ на схеме:32

Наименование:BRAKE LIGHT SWITCH

Каталожный номер:34J2001

Комплект:1

Примечание:

№ на схеме:33

Наименование:ELECTRONIC REGULATOR

Каталожный номер:37J2017

Комплект:1

Примечание:

№ на схеме:34

Наименование:RING

Каталожный номер:11J2089

Комплект:4

Примечание:
